측정 방식 & 시험 전압 레인지

• 측정 항목: 절연 저항 (직류 전압인가 방식)
• 시험 전압 / 측정 레인지 (AUTO, MANUAL 설정 가능):
- 25 V ≤ V < 100 V : 2.000 / 20.00 / 200.0 MΩ
- 100 V ≤ V < 500 V : 2.000 / 20.00 / 200.0 / 2000 MΩ
- 500 V ≤ V ≤ 1000 V : 2.000 / 20.00 / 200.0 / 4000 MΩ

기본 정확도 & 측정 속도

• 기본 정확도: ±2% rdg. ±5 dgt.
- 25 V ≤ V < 100 V [0~20 MΩ]
- 100 V ≤ V < 500 V [0~20 MΩ]
- 500 V ≤ V ≤ 1000 V [0~200 MΩ]
• 측정 속도: FAST : 30 ms / 회, SLOW : 500 ms / 회 (전환 가능)

콤퍼레이터 설정 & 판정 처리

• 콤퍼레이터 설정:
- UPPER_FAIL : 측정값 ≥ 상한치
- PASS : 상한값 > 측정값 > 하한값
- LOWER_FAIL : 측정값 ≤ 하한값
• 판정 처리: PASS / U.FAIL / L.FAIL 알림음, LED 점등 (UL_FAIL 시 U.FAIL/L.FAIL 동시 점등), 외부 I/O 출력, RS-232C 판정 출력

타이머 설정

• 시험 시간 타이머: 0.045 s ~ 999.999 s (0.001 s 분해능) - 전압 인가부터 합부 판정까지의 시간 설정
• 응답 시간 타이머: 0.005 s ~ 999.999 s (0.001 s 분해능) - 시험 시작 후 설정 시간 경과 전까지 콤퍼레이터 판정 동작 금지

메모리 기능

• 저장 내용: 정격 측정 전압값, 콤퍼레이터 상/하한값, 시험 모드, 판정 알림음, 시험 시간, 응답 시간, 저항 레인지, 측정 속도
• 메모리 수: 최대 10가지 (세이브/로드 가능)

디스플레이 & 입출력 인터페이스

• 표시부: LCD (수명 100,000시간), 4단계 백라이트 지원
• 아날로그 출력: DC +4 V fs
• 인터페이스: RS-232C (기본 장비), 외부 I/O (외부 컨트롤용 입력, 판정 결과 출력)

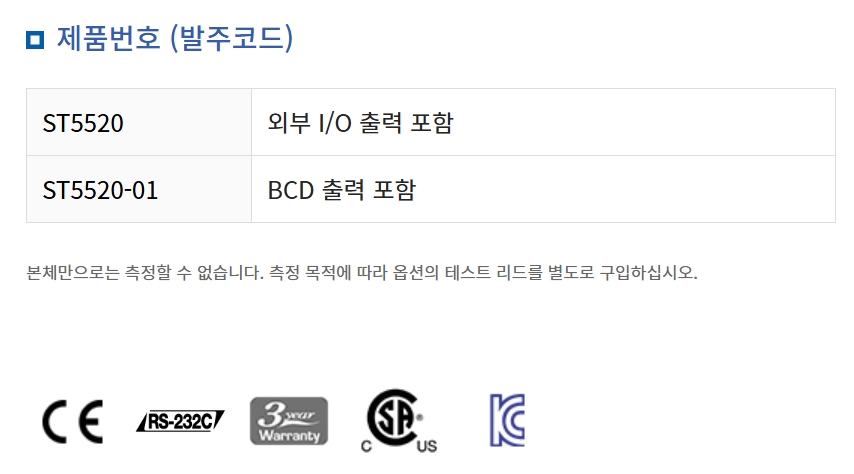

• BCD 출력: ST5520-01 모델 한정 제공

전원, 크기 & 구성품

• 전원: AC 100 V ~ 240 V, 60 Hz, 25 VA max.
• 치수 & 질량: 215 W × 80 H × 166 D mm | 1.1 kg
• 기본 부속품: 사용설명서 × 1, 전원 코드 × 1, 외부 I/O 커넥터 × 1, 커넥터 커버 × 1
