※ ZENEO 320 실제 측정 사진

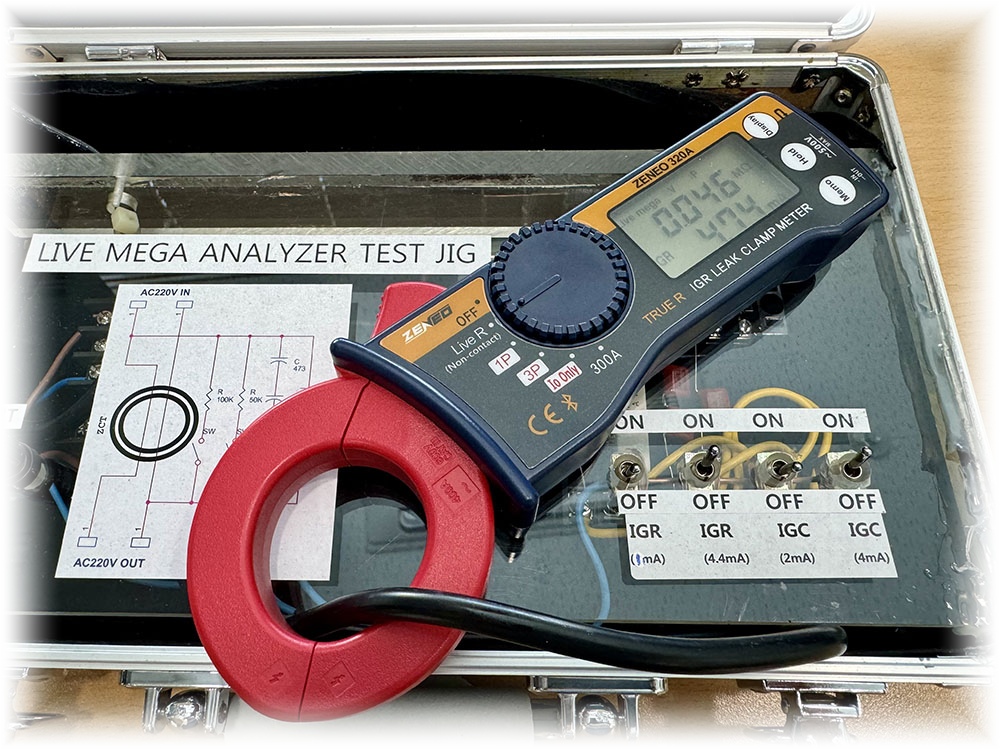

◎ 320 1P 모드 측정
사진 설명 : 실제 누설 값인 저항성누설 IGR 4.4mA 누설 과 용량성 성분인 IGC 2mA,4mA 테스트 지그로 발생 하여 테스트
활선절연저항 값과 저항성 누설 측정 사진

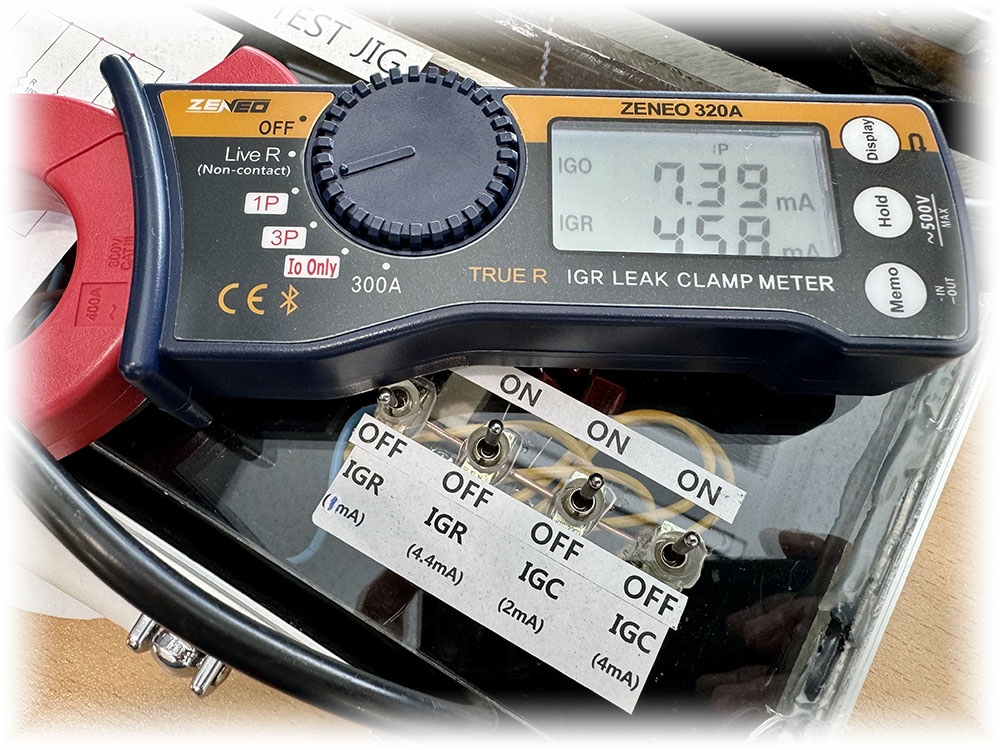

◎ 320 1P 모드 측정
사진 설명 : 실제 누설 값인 저항성누설 IGR 4.4mA 누설 과 용량성 성분인 IGC 2mA,4mA 테스트 지그로 발생 하여 테스트
합성누설 IGO 값과 저항성 누설 값 (실제 누설 값인 저항성누설 IGR 값으로 정확한 누설 전류 측정)

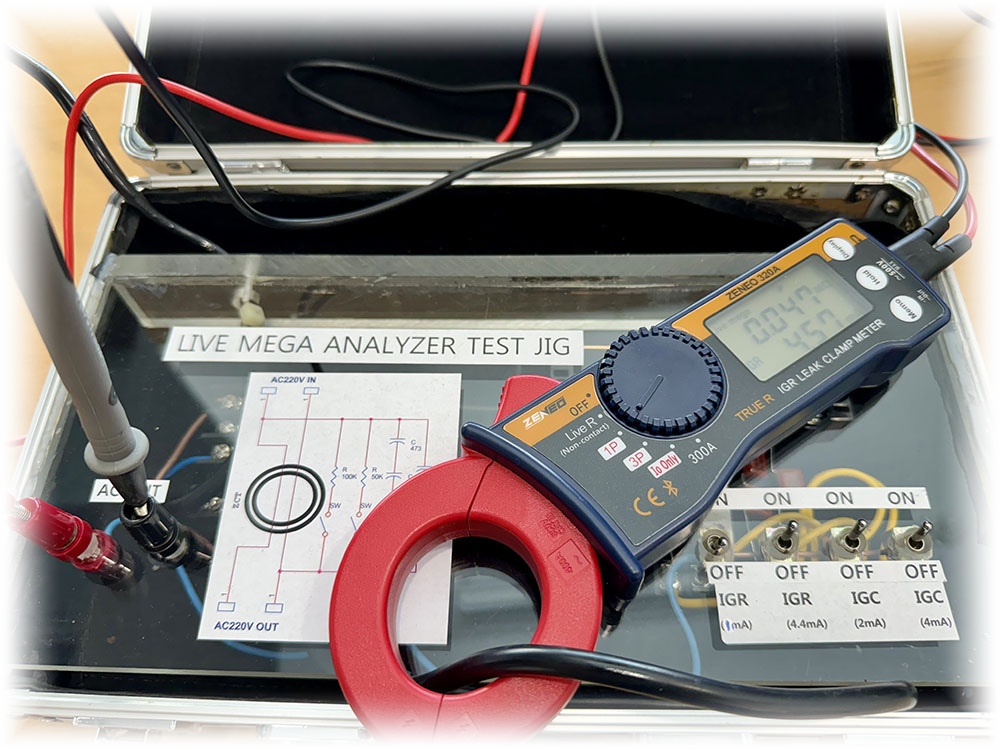

◎ 320 비 접촉 모드(NON-CONTACT) 측정
사진 설명 : 단상 단독 부하일 경우 누설 전류 만의 측정으로 활선절연저항과 저항성 누설을 테스트
4.4mA 저항성 누설과 4mA 용량성 누설을 테스트 지그로 발생

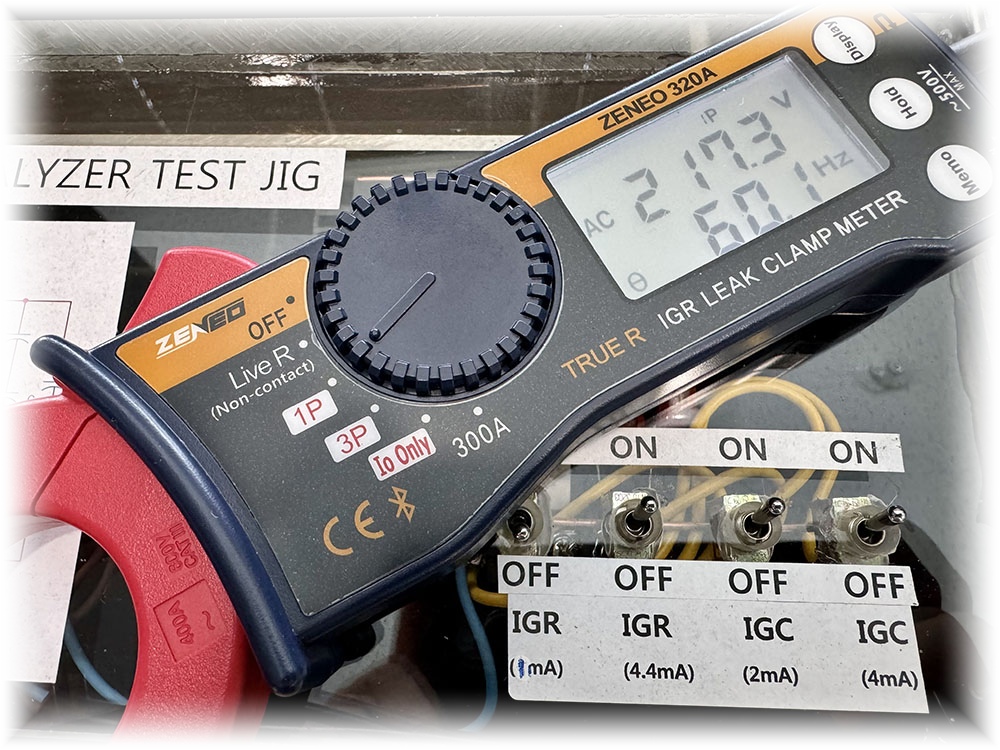

◎ 320 전압 및 주파수 측정
사진 설명 : 1P,3P모드 사용 시 활선절연저항 저항성누설전류 외에도 전압 및 주파수 측정도 가능
| 측정범위 | 사용 주파수 50/60Hz, 교류전류 0.0~2000mA (Io) | ||
|---|---|---|---|
| 단상 비접촉 LIVE MEGA (단, 위상이 0°, 220V일 때 기준) |
0.015~22.00MΩ | ±10%rdg ±5dgt | |
| Igr | 0.01~15.00mA | ±10%rdg ±5dgt | |
| 단상 Igr (1P) | MEGA | 0.001~22.00MΩ | ±2%rdg ±5dgt |
| Io | 0.01~2000mA | ±1.3%rdg ±5dgt | |
| Igr | 0.01~2000mA | ±1.3%rdg ±5dgt | |
| AC V | 0.0~500V | ±1.3%rdg ±5dgt | |
| 주파수 | 20~120Hz | ±1.3%rdg ±5dgt | |
| 3상 Igr (3P) | MEGA | 0.001~22.00MΩ | ±2%rdg ±5dgt |
| Io | 0.01~2000mA | ±1.3%rdg ±5dgt | |
| Igr | 0.01~2000mA | ±1.3%rdg ±5dgt | |
| AC V | 0.0~500V | ±1.3%rdg ±5dgt | |
| 주파수 | 20~120Hz | ±1.3%rdg ±5dgt | |
| 부하전류 | 0.00~300A | ±2%rdg ±5dgt | |
| 부가 기능(220V 전용) | 단상 비접촉 Igr 측정 가능, 마크 표시 (320 모델만 가능) | ||
| 사용 온/습도 범위 | 0~40℃, 80% RH 이하 (결로가 없을 경우) | ||
| 통신 | 블루투스 (Android APP 제공) | ||
| CT 내경 | 중 40mmΦ (기본) | ||
| 출력화면 | LCD 디스플레이 | ||
| 측정가능 전로 | 단상 2선식 (단상 AC110V~220V), 3상 3선식 AC380V (델타) | ||
| 내부사용 전원 | 전지 1.5V (AAA Size) × 2ea | ||
| 절연 내전압 | 전압 입력단자 케이스간 AC1.5kVrms(50/60Hz) / 1분간 | ||
| 내부메모리 | 최대 100개 DATA | ||
| 소비전력 | 약 0.2W | ||
| Dimension [mm] | 80(W) × 215(H) × 32.8(D) | ||
| 본체중량 | 약 290g | ||
| 구성품 | 본체, 제품설명서, 전압입력 케이블, 배터리, 전용보관케이스 | ||
사용 주파수 50/60Hz, 교류전류 0.0~2000mA (Io)
단상 비접촉 LIVE MEGA
기준
위상이 0°, 220V일 때
측정 범위
0.015~22.00MΩ
정확도
±10%rdg ±5dgt
Igr
0.01~15.00mA
Igr 정확도
±10%rdg ±5dgt
단상 Igr (1P)
MEGA
0.001~22.00MΩ / ±2%rdg ±5dgt
Io
0.01~2000mA / ±1.3%rdg ±5dgt
Igr
0.01~2000mA / ±1.3%rdg ±5dgt
AC V
0.0~500V / ±1.3%rdg ±5dgt
주파수
20~120Hz / ±1.3%rdg ±5dgt
3상 Igr (3P)
MEGA
0.001~22.00MΩ / ±2%rdg ±5dgt
Io
0.01~2000mA / ±1.3%rdg ±5dgt
Igr
0.01~2000mA / ±1.3%rdg ±5dgt
AC V
0.0~500V / ±1.3%rdg ±5dgt
주파수
20~120Hz / ±1.3%rdg ±5dgt
기타 사양
부하전류
0.00~300A / ±2%rdg ±5dgt
부가 기능(220V 전용)
단상 비접촉 Igr 측정 가능, 마크 표시 (320 모델만 가능)
사용 온/습도 범위
0~40℃, 80% RH 이하 (결로가 없을 경우)
통신
블루투스 (Android APP 제공)
CT 내경
중 40mmΦ (기본)
출력화면
LCD 디스플레이
측정가능 전로
단상 2선식 (단상 AC110V~220V), 3상 3선식 AC380V (델타)
내부사용 전원
전지 1.5V (AAA Size) × 2ea
절연 내전압
전압 입력단자 케이스간 AC1.5kVrms(50/60Hz) / 1분간
내부메모리
최대 100개 DATA
소비전력
약 0.2W
Dimension [mm]
80(W) × 215(H) × 32.8(D)
본체중량
약 290g
구성품
본체, 제품설명서, 전압입력 케이블, 배터리, 전용보관케이스
-

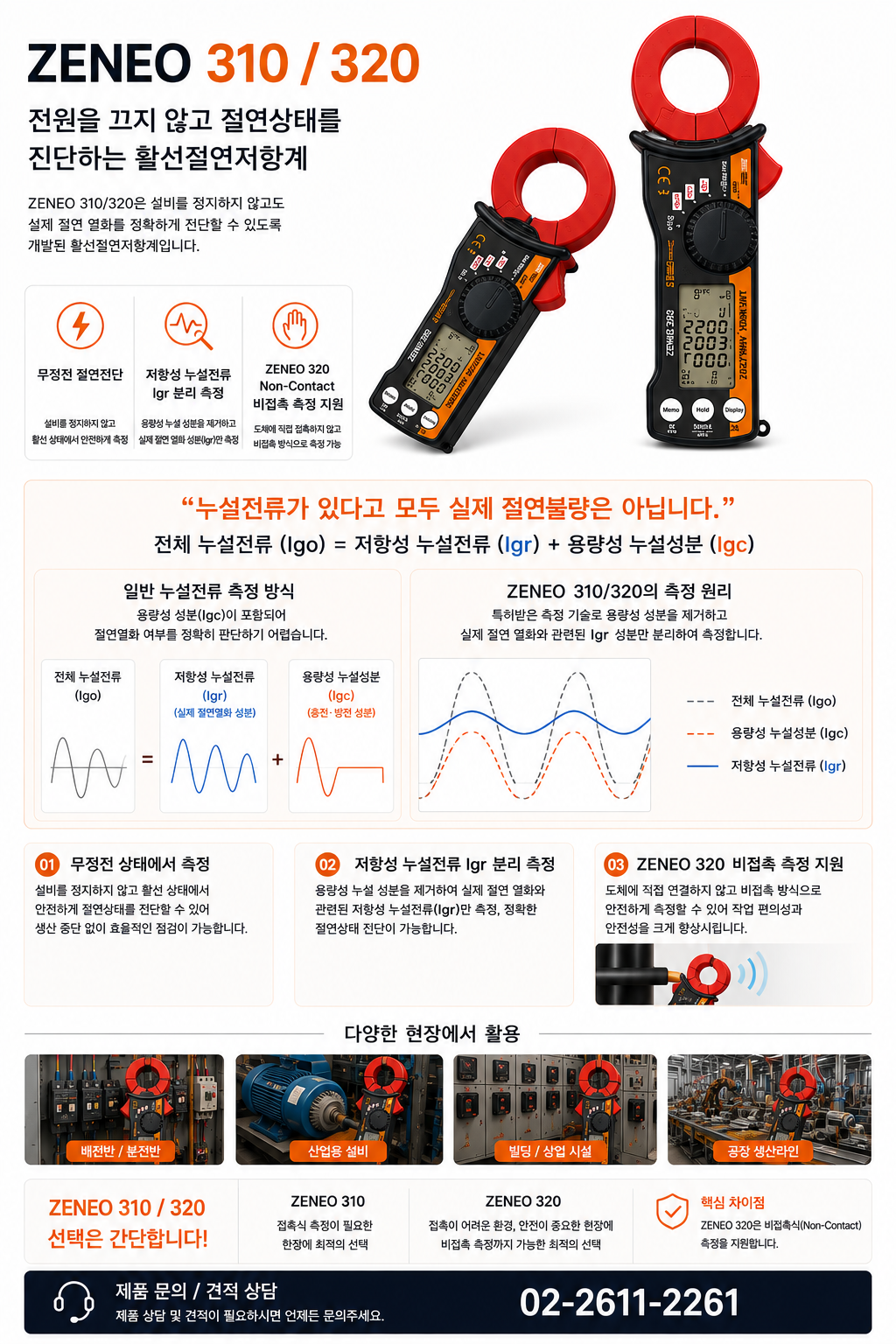

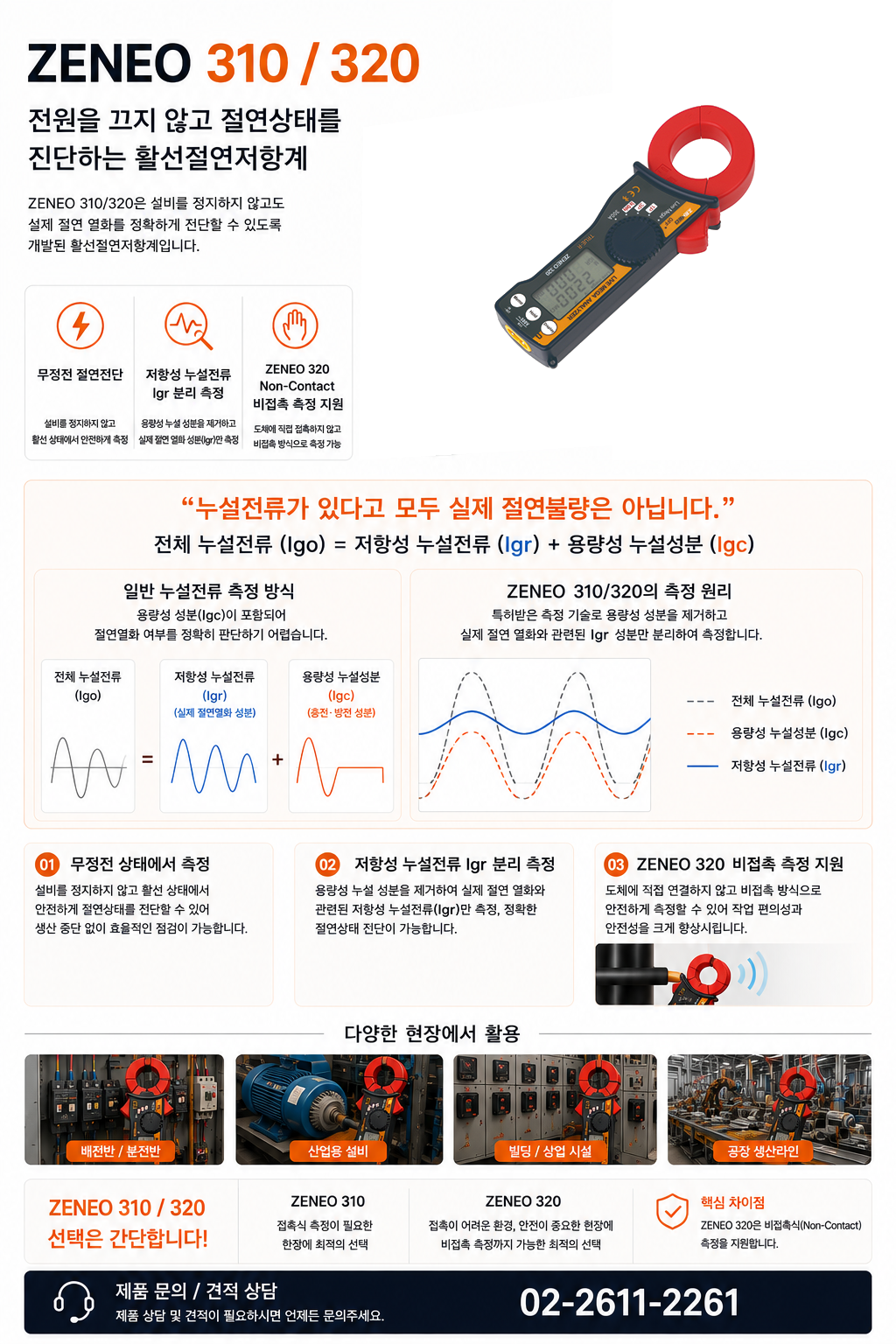

ZENEO 310/320 카다로그
