● 측정 데이터를 Bluetooth® 무선 기술로 스마트 폰이나 태블릿으로 전송(CM7291)
● GENNECT Cross (전용 앱)을 통하여 실시간으로 측정값, 파형 표시 가능(CM7291)
● CT7000 시리즈 커런트 센서에 전원 공급, 신호 출력
● 측정값과 함께 주파수나 출력 레이트 듀얼 표시

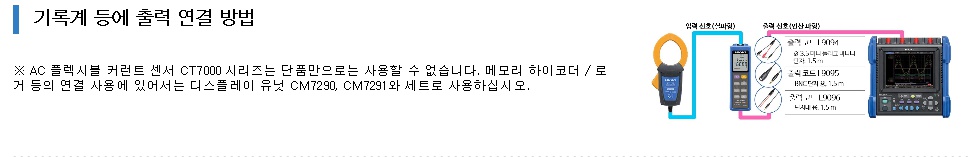

● 로거 및 메모리 하이코더에 4 개 형식으로 출력 가능 (파형, 실효값, 피크, 주파수)
● AA 배터리 / AC 어댑터 / 외부 DC 전원 구동

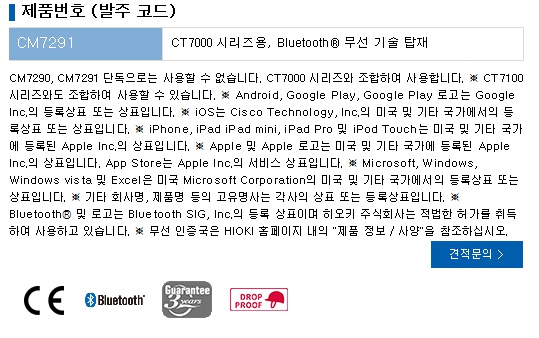

태블릿 or 스마트 폰 앱 (Google Play 또는 iOS App)을 사용하여 데이터 회수가 가능합니다. (CM7291 한정)
"HIOKI"검색, "GENNECT Cross＂를 다운로드!

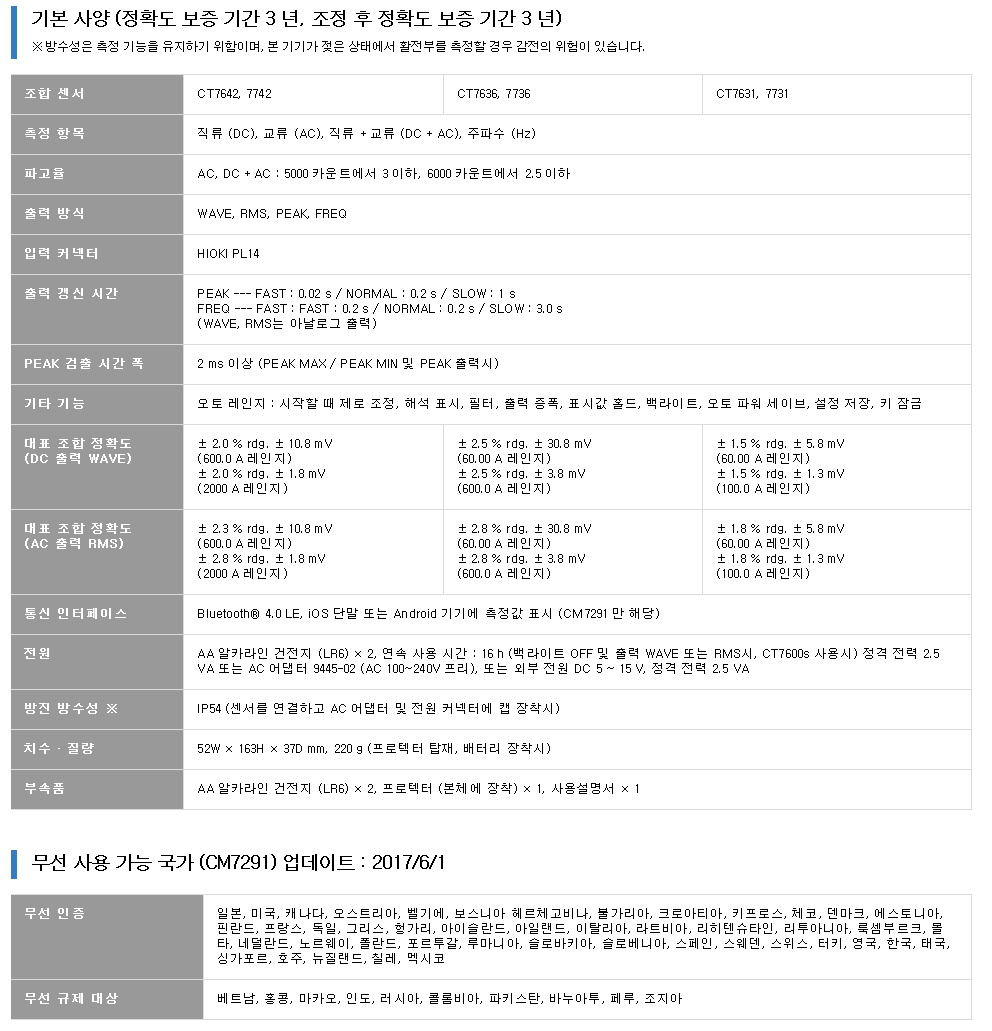

기본 사양 (정확도 보증 기간 3년, 조정 후 정확도 보증 기간 3년)
※ 방수성은 측정 기능을 유지하기 위함이며, 본 기기가 젖은 상태에서 활선부를 측정할 경우 감전의 위험이 있습니다.

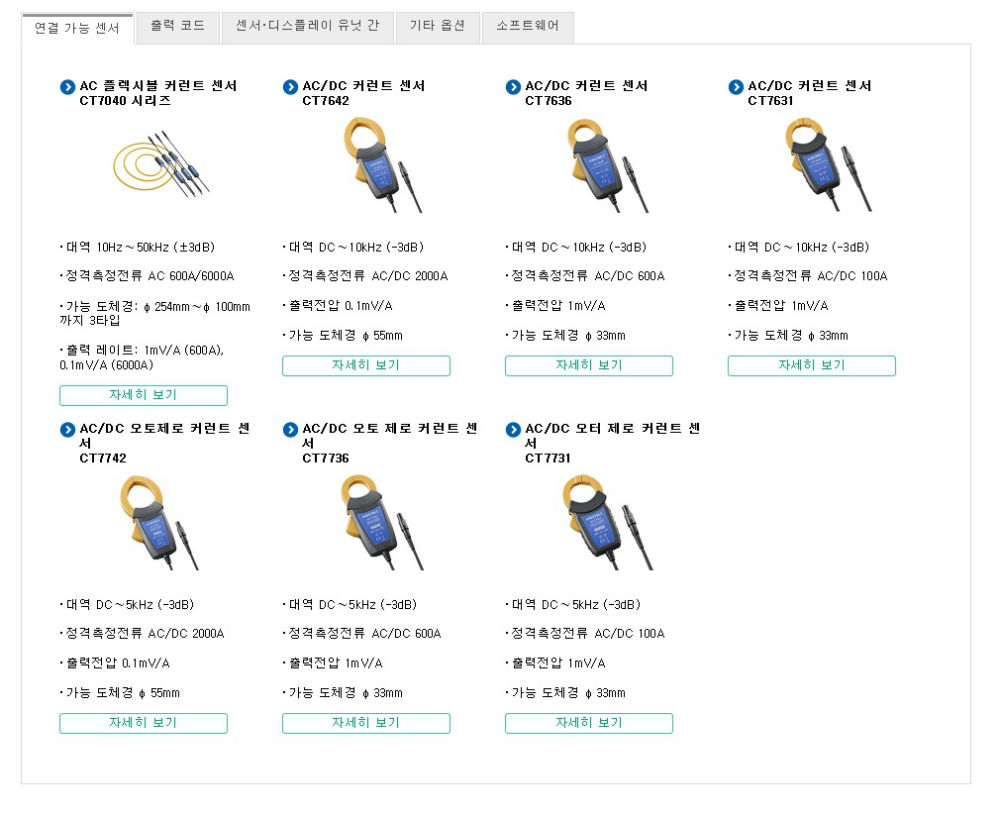

| 조합 센서 | CT7642, 7742 | CT7636, 7736 | CT7631, 7731 |
|---|---|---|---|
| 측정 항목 | 직류(DC), 교류(AC), 직류 + 교류(DC + AC), 주파수(Hz) | ||
| 파고율 | AC, DC + AC : 5000 카운트에서 3 이하, 6000 카운트에서 2.5 이하 | ||
| 출력 방식 | WAVE, RMS, PEAK, FREQ | ||
| 입력 커넥터 | HIOKI PL14 | ||
| 출력 갱신 시간 |
PEAK : FAST 0.02 s / NORMAL 0.2 s / SLOW 1 s FREQ : FAST 0.2 s / NORMAL 0.2 s / SLOW 3.0 s (WAVE, RMS는 아날로그 출력) |
||
| PEAK 검출 시간 폭 | 2 ms 이상 (PEAK MAX / PEAK MIN 및 PEAK 출력 시) | ||
| 기타 기능 | 오토 레인지, 시작할 때 제로 조정, 해석 표시, 필터, 출력 증폭, 표시값 홀드, 백라이트, 오토 파워 세이브, 설정 저장, 키 잠금 | ||
| 대표 조합 정확도 (DC 출력 WAVE) |
±2.0 % rdg. ±10.8 mV (600.0 A 레인지) ±2.0 % rdg. ±1.8 mV (2000 A 레인지) |
±2.5 % rdg. ±30.8 mV (60.0 A 레인지) ±2.5 % rdg. ±3.8 mV (600.0 A 레인지) |
±1.5 % rdg. ±5.8 mV (60.00 A 레인지) ±1.5 % rdg. ±1.3 mV (1000.0 A 레인지) |
| 대표 조합 정확도 (AC 출력 RMS) |
±2.3 % rdg. ±10.8 mV (600.0 A 레인지) ±2.8 % rdg. ±1.8 mV (2000 A 레인지) |
±2.8 % rdg. ±30.8 mV (60.00 A 레인지) ±2.8 % rdg. ±3.8 mV (600.0 A 레인지) |
±1.8 % rdg. ±5.8 mV (60.00 A 레인지) ±1.8 % rdg. ±1.3 mV (1000.0 A 레인지) |
| 통신 인터페이스 | Bluetooth® 4.0 LE, iOS 단말 또는 Android 기기에 측정값 표시 (CM7291만 해당) | ||
| 전원 |
AA 알카라인 건전지(LR6) ×2 연속 사용 시간 : 16 h (백라이트 OFF 및 출력 WAVE 또는 RMS 시) CT7600s 사용 시 정격 전력 2.5 VA 또는 AC 어댑터 9445-02 (AC 100~240 V 프리), 또는 외부 전원 DC 5~15 V, 정격 전력 2.5 VA |
||
| 방진 방수성 | IP54 (센서를 연결하고 AC 어댑터 및 전원 커넥터에 캡 장착 시) | ||
| 치수 · 질량 | 52(W) × 163(H) × 37(D) mm, 220 g (프로텍터 탑재, 배터리 장착 시) | ||
| 부속품 | AA 알카라인 건전지(LR6) ×2, 프로텍터(본체에 장착) ×1, 사용설명서 ×1 | ||
무선 사용 가능 국가 (CM7291) 업데이트 : 2017/6/1
| 무선 인증 | 일본, 미국, 캐나다, 오스트리아, 벨기에, 보스니아 헤르체고비나, 불가리아, 크로아티아, 키프로스, 체코, 덴마크, 에스토니아, 핀란드, 프랑스, 독일, 그리스, 헝가리, 아이슬란드, 아일랜드, 이탈리아, 라트비아, 리히텐슈타인, 리투아니아, 룩셈부르크, 몰타, 네덜란드, 노르웨이, 폴란드, 포르투갈, 루마니아, 슬로바키아, 슬로베니아, 스페인, 스웨덴, 스위스, 터키, 영국, 한국, 태국, 싱가포르, 호주, 뉴질랜드, 칠레, 멕시코 |
|---|---|
| 무선 규제 대상 | 베트남, 홍콩, 마카오, 인도, 러시아, 콜롬비아, 파키스탄, 바누아투, 페루, 조지아 |
-
