- ● 교류/직류를 자동으로 판별
● 솔라 패널의 개방 전압 점검에 DC2000V(P2000 사용시)까지 측정 가능
● 돌입 전류(INRUSH)의 실효값과 파형 피크를 동시에 표시
● 무선화에 대응! 스마트폰이나 태블릿에 측정값을 전송 (무선 어댑터 Z3210 장착시)
● 측정 데이터를 무선으로 Excel ® 장부에 직접 전송 입력 (무선 어댑터 Z3210 장착시)
● GENNECT Cross로 1차~30차까지의 고조파 해석이 가능 (무선 어댑터 Z3210 장착시)
CAT IV 600 V, CAT III 1000 V
（P2000 사용시）
CAT III 2000 V
CAT IV 1000 V

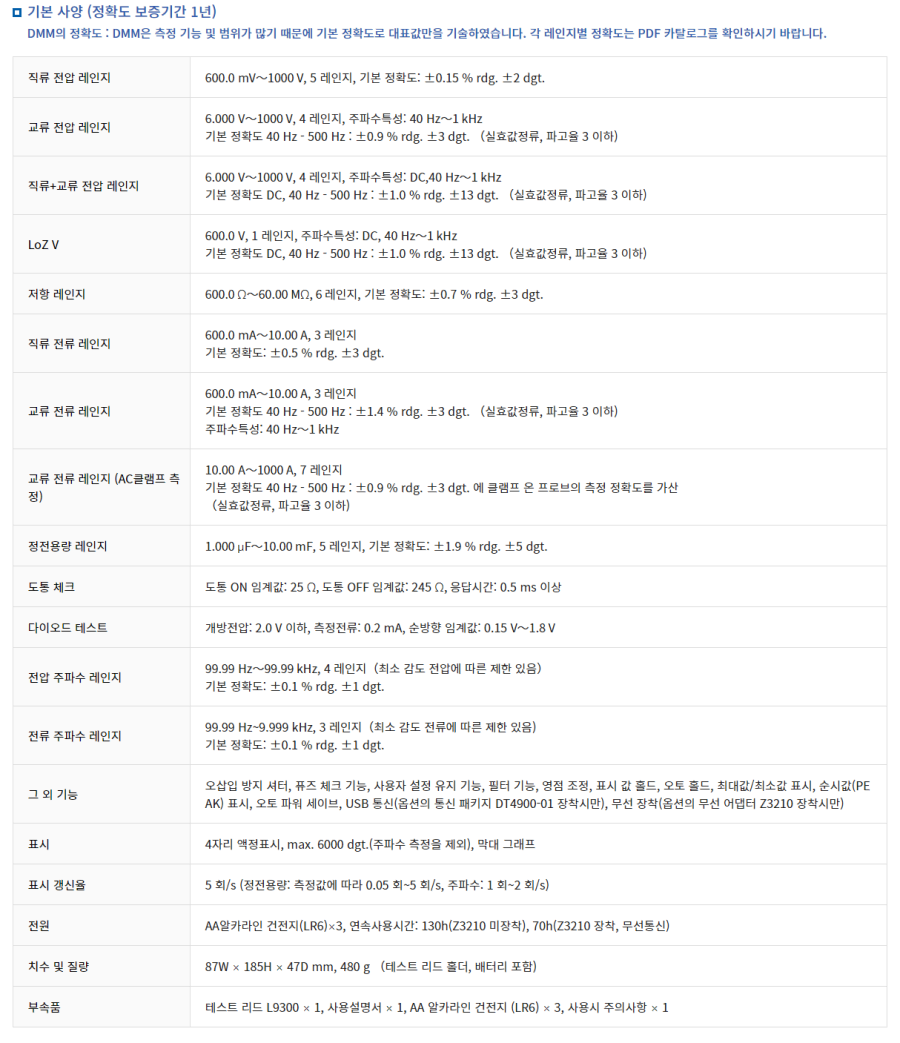

기본 사양 (정확도 보증기간 1년)
DMM의 정확도 : DMM은 측정 기능 및 범위가 많기 때문에 기본 정확도로 대표값만을 기승하였습니다. 각 레인지별 정확도는 PDF 카탈로그를 확인하시기 바랍니다.
| 직류 전압 레인지 |
600.0 mV ~ 1000 V, 5 레인지 기본 정확도 : ±0.15 % rdg. ±2 dgt. |
|---|---|
| 교류 전압 레인지 |
6.000 V ~ 1000 V, 4 레인지, 주파수 특성 : 40 Hz ~ 1 kHz 기본 정확도(40 Hz ~ 500 Hz) : ±0.9 % rdg. ±3 dgt. (실효값정류, 파고율 3 이하) |
| 직류+교류 전압 레인지 |
6.000 V ~ 1000 V, 4 레인지, 주파수 특성 : DC, 40 Hz ~ 1 kHz 기본 정확도 DC, 40 Hz ~ 500 Hz : ±1.0 % rdg. ±13 dgt. (실효값정류, 파고율 3 이하) |
| LoZ V |
600.0 V, 1 레인지, 주파수 특성 : DC, 40 Hz ~ 1 kHz 기본 정확도 DC, 40 Hz ~ 500 Hz : ±1.0 % rdg. ±13 dgt. (실효값정류, 파고율 3 이하) |
| 저항 레인지 |
600.0 Ω ~ 60.00 MΩ, 6 레인지 기본 정확도 : ±0.7 % rdg. ±3 dgt. |
| 직류 전류 레인지 |
600.0 mA ~ 10.00 A, 3 레인지 기본 정확도 : ±0.5 % rdg. ±3 dgt. |
| 교류 전류 레인지 |
600.0 mA ~ 10.00 A, 3 레인지 기본 정확도(40 Hz ~ 500 Hz) : ±1.4 % rdg. ±3 dgt. (실효값정류, 파고율 3 이하) 주파수 특성 : 40 Hz ~ 1 kHz |
| 교류 전류 레인지 (AC 클램프 측정) |
10.00 A ~ 1000 A, 7 레인지 기본 정확도(40 Hz ~ 500 Hz) : ±0.9 % rdg. ±3 dgt. ※ 클램프 온 프로브의 측정 정확도를 가산 (실효값정류, 파고율 3 이하) |
| 정전용량 레인지 |
1.000 μF ~ 10.00 mF, 5 레인지 기본 정확도 : ±1.9 % rdg. ±5 dgt. |
| 도통 체크 |
도통 ON 임계값 : 25 Ω 도통 OFF 임계값 : 245 Ω 응답시간 : 0.5 ms 이상 |
| 다이오드 테스트 |
개방전압 : 2.0 V 이하 측정전류 : 0.2 mA 순방향 임계값 : 0.15 V ~ 1.8 V |
| 전압 주파수 레인지 |
99.99 Hz ~ 99.99 kHz, 4 레인지 (최소 감도 전압에 따른 제한 있음) 기본 정확도 : ±0.1 % rdg. ±1 dgt. |
| 전류 주파수 레인지 |
99.99 Hz ~ 9.999 kHz, 3 레인지 (최소 감도 전류에 따른 제한 있음) 기본 정확도 : ±0.1 % rdg. ±1 dgt. |
| 그 외 기능 | 오삽입 방지 셔터, 퓨즈 체크 기능, 사용자 설정 유지 기능, 필터 기능, 영점 조정, 표시 값 홀드, 오토 홀드, 최대/최소값 표시, 순시값(PEAK) 표시, 오토 파워 세이브, USB 통신(옵션 DI4900-01 장착 시), 무선 장착(옵션 Z3210 장착 시) |
| 표시 | 4자리 액정표시, max. 6000 dgt. (주파수 측정 제외), 막대 그래프 |
| 표시 갱신율 | 5 회/s (정전용량 : 0.05 회 ~ 5 회/s, 주파수 : 1 회 ~ 2 회/s) |
| 전원 |
AA 알카라인 건전지(LR6) ×3 연속사용시간 : 130 h(Z3210 미장착), 70 h(Z3210 장착, 무선통신) |
| 치수 및 질량 |
87(W) × 185(H) × 47(D) mm 480 g (테스트 리드 홀더, 배터리 포함) |
| 부속품 | 테스트 리드 L9300 ×1, 사용설명서 ×1, AA 알카라인 건전지(LR6) ×3, 사용 시 주의사항 ×1 |
-
