- ● 교류/직류를 자동으로 판별
● 솔라 패널의 개방 전압 점검에 DC2000V(※1)까지 측정 가능
● 돌입 전류(INRUSH)의 실효값과 파형 피크를 동시에 표시
● 방진방수 성능: IP54
● 무선화에 대응! 스마트폰이나 태블릿에 측정값을 전송 (무선 어댑터 Z3210 장착시)
● 측정 데이터를 무선으로 Excel® 장부에 직접 전송 입력 (무선 어댑터 Z3210 장착시)
● GENNECT Cross로 1차~30차까지의 고조파 해석이 가능 (무선 어댑터 Z3210 장착시)
※1 옵션의 P2000가 필요합니다. 본체에서는 DC1000 V까지 측정이 가능합니다.
CAT IV 600 V, CAT III 1000 V
（P2000 사용시）
CAT III 2000 V
CAT IV 1000 V

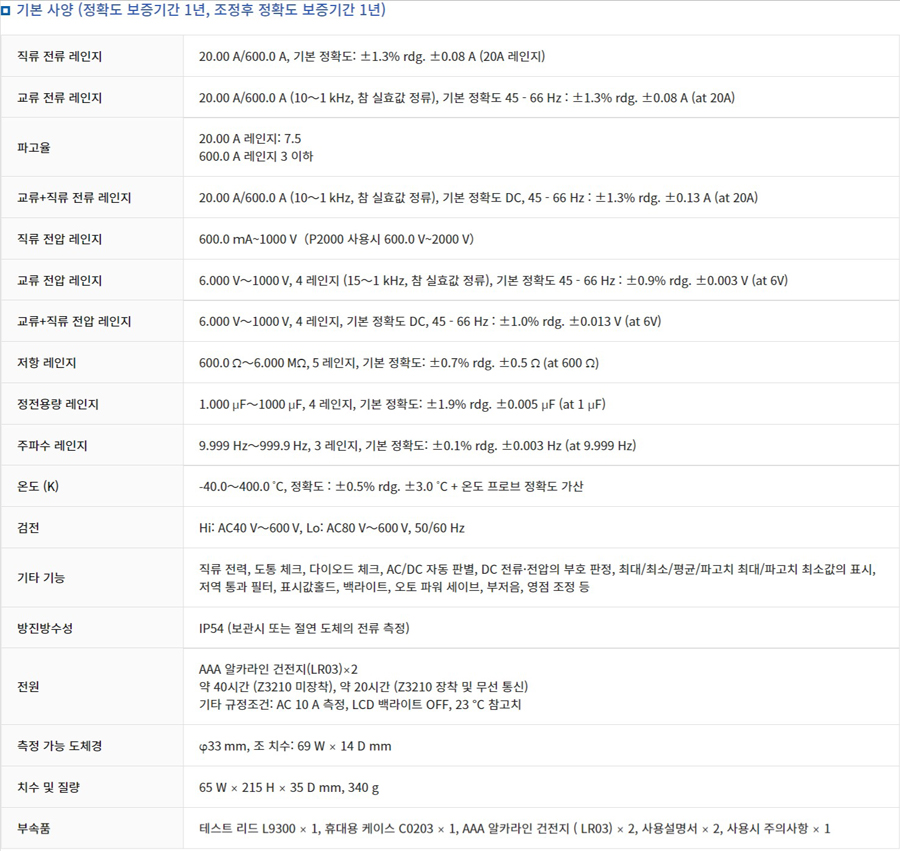

기본 사양 (정확도 보증기간 1년, 조정후 정확도 보증기간 1년)
| 직류 전류 레인지 |
20.00 A / 600.0 A 기본 정확도 : ±1.3% rdg. ±0.08 A (20 A 레인지) |
|---|---|
| 교류 전류 레인지 |
20.00 A / 600.0 A (10 Hz~1 kHz, 참 실효값 정류) 기본 정확도 45~66 Hz : ±1.3% rdg. ±0.08 A (at 20 A) |
| 파고율 |
20.00 A 레인지 : 7.5 600.0 A 레인지 : 3 이하 |
| 교류+직류 전류 레인지 |
20.00 A / 600.0 A (10 Hz~1 kHz, 참 실효값 정류) 기본 정확도 DC, 45~66 Hz : ±1.3% rdg. ±0.13 A (at 20 A) |
| 직류 전압 레인지 |
600.0 mV~1000 V (P2000 사용 시 600.0 V~2000 V) |
| 교류 전압 레인지 |
6.000 V~1000 V, 4 레인지 (15 Hz~1 kHz, 참 실효값 정류) 기본 정확도 45~66 Hz : ±0.9% rdg. ±0.003 V (at 6 V) |
| 교류+직류 전압 레인지 |
6.000 V~1000 V, 4 레인지 기본 정확도 DC, 45~66 Hz : ±1.0% rdg. ±0.013 V (at 6 V) |
| 저항 레인지 |
600.0 Ω~6.000 MΩ, 5 레인지 기본 정확도 : ±0.7% rdg. ±0.5 Ω (at 600 Ω) |
| 정전용량 레인지 |
1.000 μF~1000 μF, 4 레인지 기본 정확도 : ±1.9% rdg. ±0.005 μF (at 1 μF) |
| 주파수 레인지 |
9.999 Hz~999.9 Hz, 3 레인지 기본 정확도 : ±0.1% rdg. ±0.003 Hz (at 9.999 Hz) |
| 온도(K) |
-40.0~400.0 ℃ 정확도 : ±0.5% rdg. ±3.0 ℃ + 온도 프로브 정확도 가산 |
| 검전 |
Hi : AC40 V~600 V Lo : AC80 V~600 V, 50/60 Hz |
| 기타 기능 | 직류 전력, 도통 체크, 다이오드 체크, AC/DC 자동 판별, DC 전류·전압의 부호 판정, 최대/최소/평균/파고치 최대/파고치 최소값 표시, 저역 통과 필터, 표시값 홀드, 백라이트, 오토 파워 세이브, 부저음, 영점 조정 등 |
| 방진방수성 | IP54 (브러시 또는 절연 도체의 전류 측정) |
| 전원 |
AAA 알카라인 건전지(LR03) ×2 약 40시간 (Z3210 미장착), 약 20시간 (Z3210 장착 및 무선통신) 기타 규정조건 : AC 10 A 측정, LCD 백라이트 OFF, 23 ℃ 참고치 |
| 측정 가능 도체경 |
φ33 mm 조 치수 : 69 W × 14 D mm |
| 치수 및 질량 |
65 W × 215 H × 35 D mm 340 g |

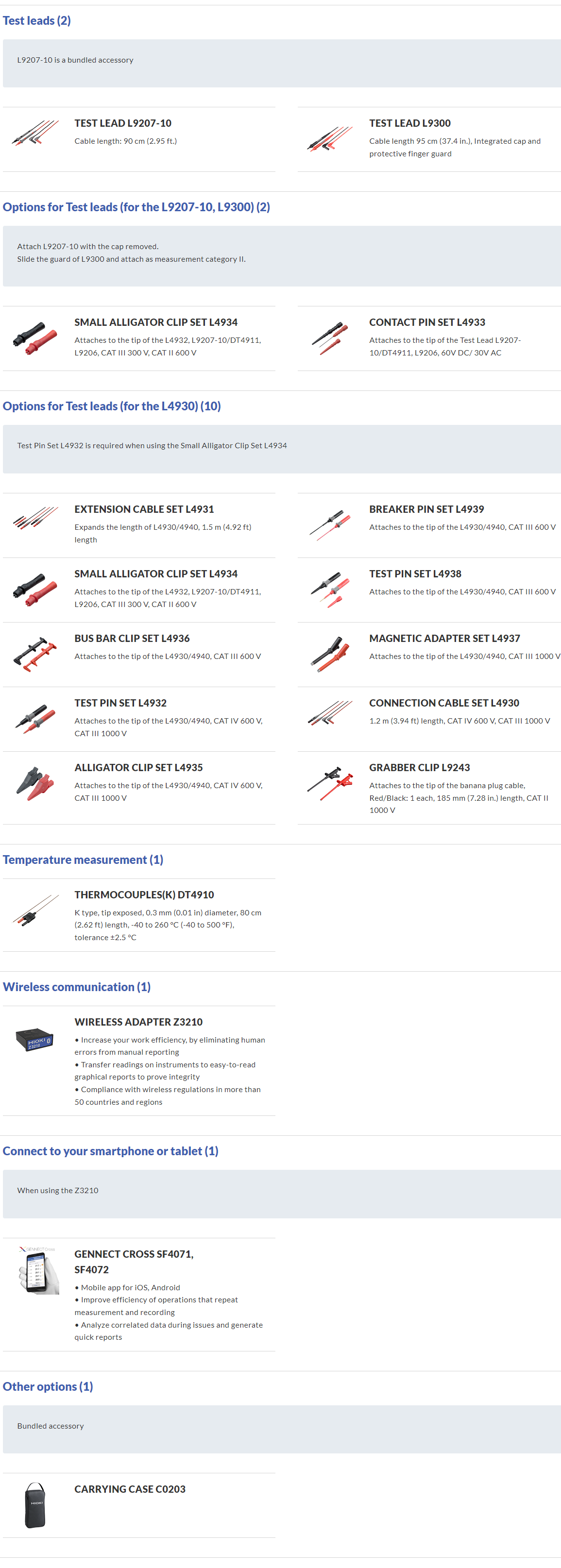

| 부속품 | 테스트 리드 L9300 ×1, 휴대용 케이스 C0203 ×1, AAA 알카라인 건전지(LR03) ×2, 사용설명서 ×2, 사용 시 주의사항 ×1 |
-
