전원 공급 (Mains Power Supply) & 옵션 배터리
메인 전원 공급
• 연결 규격: IEC/EN60320-1; UL498, CSA 22.2 준수
• 입력 전압 & 주파수: 90 V – 264 V AC, 47 Hz – 63 Hz
• 입력 전력: 50 VA
• 휴즈 (Fuse): T5L250V
• 입력 전압 & 주파수: 90 V – 264 V AC, 47 Hz – 63 Hz
• 입력 전력: 50 VA
• 휴즈 (Fuse): T5L250V
옵션 배터리 (Battery)
• 기본 옵션: Li-Ion 12 V, 3.2 Ah
• 주문 제작 옵션: Li-Ion 12 V, 4 Ah (요청 시 제공)
• 주문 제작 옵션: Li-Ion 12 V, 4 Ah (요청 시 제공)
측정 사양 (Measurement Specifications)
주파수 & 스윕 (Sweep)
• 스윕 주파수 범위: 0.1 Hz – 32 MHz
• 샘플링 속도: 100 MS/s (초당 1억 회)
• 스윕당 샘플 포인트: 기본 1,050 포인트 / 총 최대 32,000 포인트 (사용자 선택 가능)
• 전체 스윕 시간: 20 초 미만 (20 Hz – 2 MHz 구간 기준)
• 포인트 간격 (Spacing): Log (로그), Linear (선형) 또는 둘 다 선택 가능
• 샘플링 속도: 100 MS/s (초당 1억 회)
• 스윕당 샘플 포인트: 기본 1,050 포인트 / 총 최대 32,000 포인트 (사용자 선택 가능)
• 전체 스윕 시간: 20 초 미만 (20 Hz – 2 MHz 구간 기준)
• 포인트 간격 (Spacing): Log (로그), Linear (선형) 또는 둘 다 선택 가능
정확도 & 분해능
• 측정 정확도: ±0.1 dB (+10 dB ~ -60 dB) / ±0.3 dB (-60 dB ~ -140 dB)
• 주파수 분해능 & 정확도: 0.01 % (측정 오차 0.01 %)
• 레벨 분해능: 0.0005 dB
• 주파수 분해능 & 정확도: 0.01 % (측정 오차 0.01 %)
• 레벨 분해능: 0.0005 dB
입출력 채널 & 전압
• 입력 채널: 2 x 50 Ω 임피던스 (동시 샘플링)
• 출력 채널: 1 x 50 Ω 임피던스 (단락 및 과전압 보호 기능 포함)
• 컴플라이언스 전압: 0 – 24 V p-p (0.2 V p-p 단계별 조절)
• 50 Ω 부하 시 측정 전압: 0 – 12 V p-p
• 출력 채널: 1 x 50 Ω 임피던스 (단락 및 과전압 보호 기능 포함)
• 컴플라이언스 전압: 0 – 24 V p-p (0.2 V p-p 단계별 조절)
• 50 Ω 부하 시 측정 전압: 0 – 12 V p-p
환경 조건, 인터페이스 & 외형 사양
인터페이스 & 통신
• 통신 인터페이스: USB, Bluetooth
치수 및 무게 (Dimensions & Weight)
• 치수 (W x H x D): 340 x 290 x 150 mm (13 x 11 x 6 in)
• 무게: 4.5 kg (10.0 lbs)
• 무게: 4.5 kg (10.0 lbs)
환경 조건 (Environmental Conditions)
• 동작 온도: -20 °C ~ +55 °C (-4 °F ~ +131 °F)
• 보관 온도: -20 °C ~ +70 °C (-4 °F ~ +158 °F)
• 상대 습도: < 95% RH (비응축)
• 보관 온도: -20 °C ~ +70 °C (-4 °F ~ +158 °F)
• 상대 습도: < 95% RH (비응축)
보증 및 적용 표준 규격
보증 및 적용 표준
• 보증 기간: 기본 3년 + DV Power 공식 웹사이트(www.dv-power.com) 등록 시 1년 추가 연장
• 안전 규격 (Safety): LVD 2014/35/EU (CE 적합), Standard EN 61010-1:2010
• 전자기 적합성 (EMC): Directive 2014/30/EU (CE 적합), Standard EN 61326-1:2013
• 안전 규격 (Safety): LVD 2014/35/EU (CE 적합), Standard EN 61010-1:2010
• 전자기 적합성 (EMC): Directive 2014/30/EU (CE 적합), Standard EN 61326-1:2013
* 모든 기술 사양은 주변 온도 +25 °C 및 권장 액세서리 사용 조건 기준입니다.
* 명세 사양은 사전 통보 없이 변경될 수 있습니다. (문서 번호: B-FRA500-314-EN; 2026-04-06)
* 명세 사양은 사전 통보 없이 변경될 수 있습니다. (문서 번호: B-FRA500-314-EN; 2026-04-06)
-

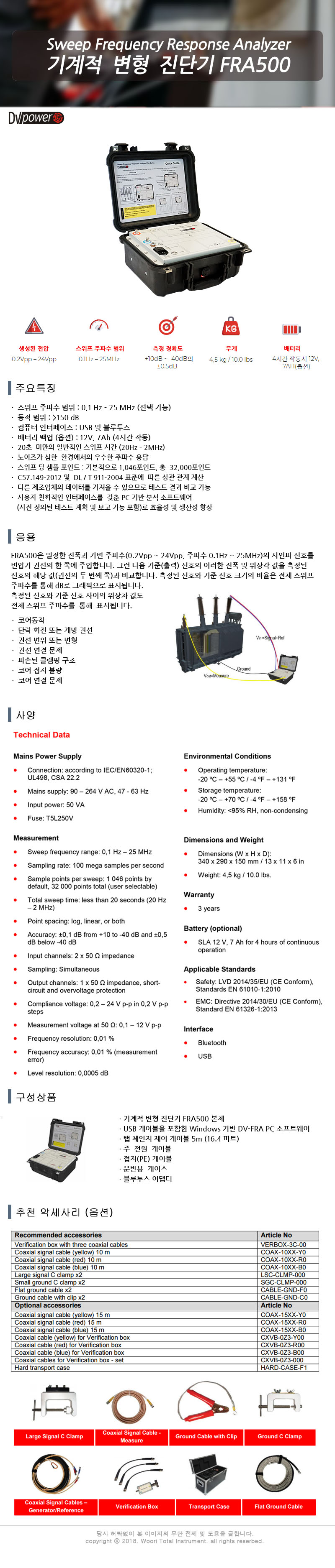

FRA500 데이터 시트
- 확장자 :
- 파일크기 :
- 1.85MB
