- 384 x 288 해상도로 선명하고 디테일한 고품질 이미지 제공

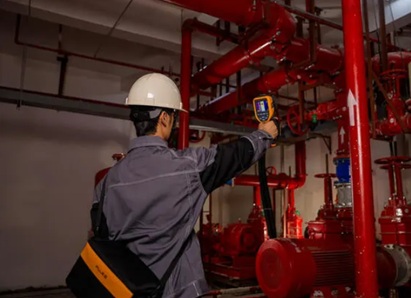

- -20 ~ 650 °C의 넓은 측정 범위로 설비 유지보수, R&D, 품질 관리 등 다양한 적용 분야에 적합
- 포커스 프리 + 수동 포커스 지원으로 원거리 대형 대상과 근거리 소형 대상 모두 신속한 전환 가능
- 내장 점검 루트 기능으로 점검 프로세스를 단순화하고 표준화
- 자주 사용하는 기능이나 주요 파라미터를 원클릭으로 접근할 수 있는 프리셋 단축키 지원
- 스마트폰 또는 PC로 이미지를 무선 전송하여 주요 이슈를 신속히 공유 가능

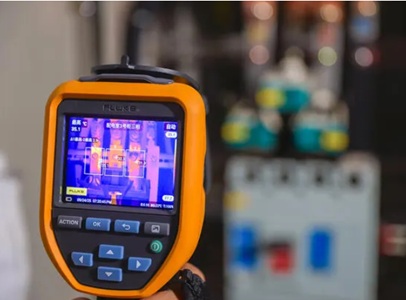

- 사용자 정의 온도 차이 및 3상 최대 온도 차이 계산 기능 지원
- Fluke Connect Express와 QR 코드 스캔을 통한 지능형 아카이빙 및 자산 관리
- PC와 연결하여 완전 방사형(Full Radiometric) 적외선 데이터를 실시간으로 전송 가능

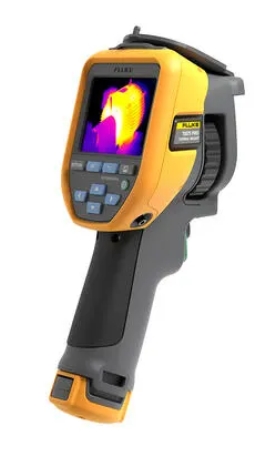

- 3.5인치 터치스크린으로 휴대성과 사용 편의성 강화
- 2 m 낙하 테스트를 통과한 견고한 설계와 5시간 이상 배터리 사용 시간

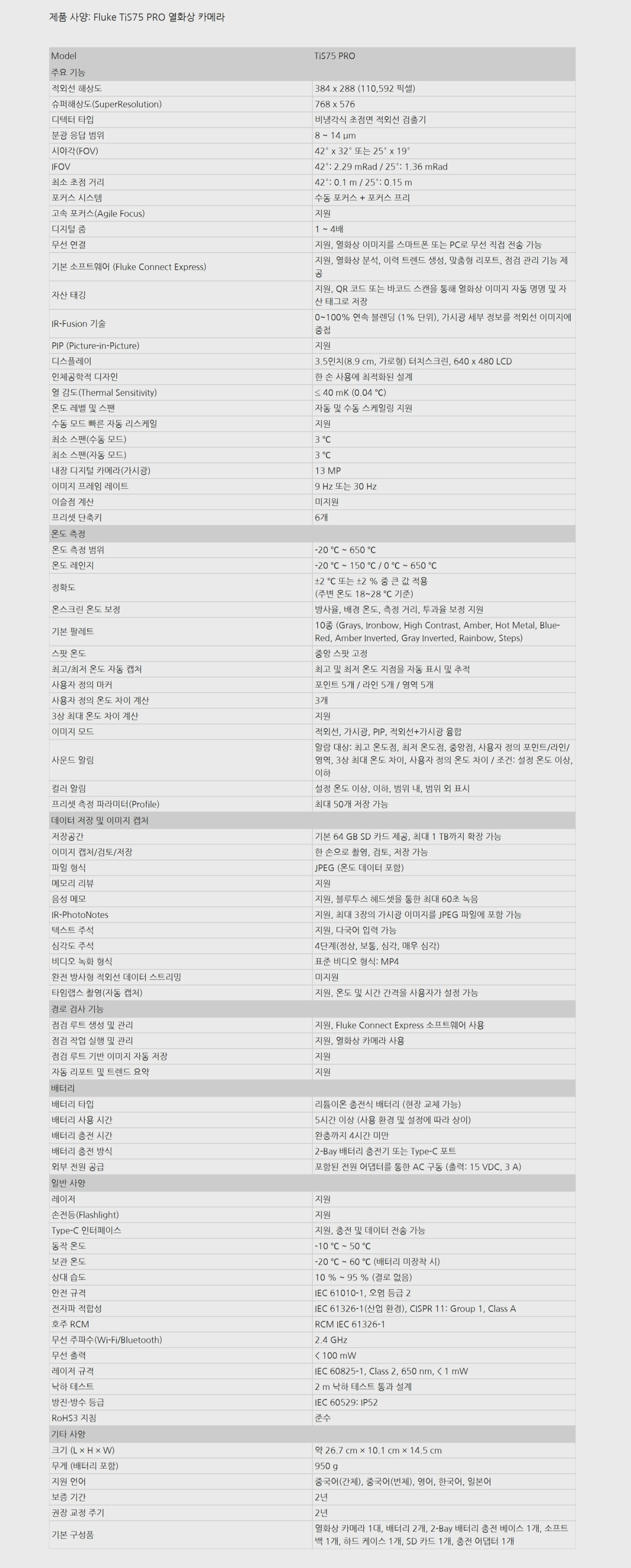

| Model | TiS75 PRO |
|---|---|
| 주요 기능 | |
| 적외선 해상도 | 384 x 288 (110,592 픽셀) |
| 슈퍼해상도(SuperResolution) | 768 x 576 |
| 디텍터 타입 | 비냉각식 초점면 적외선 검출기 |
| 분광 응답 범위 | 8 ~ 14 μm |

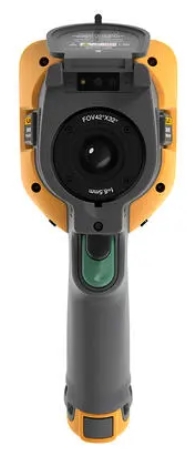

| 시야각(FOV) | 42° x 32° 또는 25° x 19° |
| IFOV | 42°: 2.29 mRad / 25°: 1.36 mRad |
| 최소 초점 거리 | 42°: 0.1 m / 25°: 0.15 m |
| 포커스 시스템 | 수동 포커스 + 포커스 프리 |
| 고속 포커스(Agile Focus) | 지원 |
| 디지털 줌 | 1 ~ 4배 |
| 무선 연결 | 지원, 열화상 이미지를 스마트폰 또는 PC로 무선 직접 전송 가능 |
| 기본 소프트웨어 (Fluke Connect Express) | 지원, 열화상 분석, IR-Fusion 이미지 수정 및 맞춤형 리포트, 점검 관리 기능 제공 |
| 자산 태깅 | 지원, QR 코드 또는 바코드 스캔을 통해 열화상 이미지 자동 명명 및 자산 태그로 저장 |
| IR-Fusion 기술 | 0~100% 연속 블렌딩 (1% 단위), 가시광 세부 정보를 적외선 이미지에 중첩 |
| PIP (Picture-in-Picture) | 지원 |
| 디스플레이 | 3.5인치(8.9 cm, 가로형) 터치스크린, 640 x 480 LCD |
| 인체공학적 디자인 | 한 손 사용에 최적화된 설계 |
| 열 감도(Thermal Sensitivity) | ≤ 40 mK (0.04 °C) |
| 온도 레벨 및 스팬 | 자동 및 수동 스케일링 지원 |
| 수동 모드 빠른 자동 리스케일 | 지원 |
| 최소 스팬(수동 모드) | 3 °C |
| 최소 스팬(자동 모드) | 3 °C |
| 내장 디지털 카메라(가시광) | 13 MP |
| 이미지 프레임 레이트 | 9 Hz 또는 30 Hz |
| 이슬점 계산 | 미지원 |
| 프리셋 단축키 | 6개 |
| 온도 측정 | |
| 온도 측정 범위 | -20 °C ~ 650 °C |
| 온도 레인지 | -20 °C ~ 150 °C / 0 °C ~ 650 °C |
| 정확도 | ±2 °C 또는 ±2% 중 큰 값 적용 (주변 온도 18~28 °C 기준) |
| 온스크린 온도 보정 | 방사율, 배경 온도, 측정 거리, 투과율 보정 지원 |
| 기본 팔레트 | 10종 (Grays, Ironbow, High Contrast, Amber, Hot Metal, Blue-Red, Amber Inverted, Gray Inverted, Rainbow, Steps) |
| 스팟 온도 | 중앙 스팟 고정 |
| 최고/최저 온도 자동 캡처 | 최고 및 최저 온도 지점을 자동 표시 및 추적 |
| 사용자 정의 마커 | 포인트 5개 / 라인 5개 / 영역 5개 |
| 사용자 정의 온도 차이 계산 | 3개 |
| 3상 최대 온도 차이 계산 | 지원 |
| 이미지 모드 | 적외선, 가시광, PIP, 적외선+가시광 융합 |
| 사운드 알림 | 알람 대상: 최고 온도점, 최저 온도점, 중앙점, 사용자 정의 포인트/라인/영역, 3상 최대 온도 차이, 사용자 정의 온도 차이 / 조건: 설정 온도 이상, 이하 |
| 컬러 알림 | 설정 온도 이상, 이하, 범위 내, 범위 외 표시 |
| 프리셋 측정 파라미터(Profile) | 최대 50개 저장 가능 |
| 데이터 저장 및 이미지 캡처 | |
| 저장공간 | 기본 64 GB SD 카드 제공, 최대 1 TB까지 확장 가능 |
| 이미지 캡처/검토/저장 | 한 손으로 촬영, 검토, 저장 가능 |
| 파일 형식 | JPEG (온도 데이터 포함) |
| 메모리 리뷰 | 지원 |
| 음성 메모 | 지원, 블루투스 헤드셋을 통한 최대 60초 녹음 |
| IR-PhotoNotes | 지원, 최대 3장의 가시광 이미지를 JPEG 파일에 포함 가능 |
| 텍스트 주석 | 지원, 다국어 입력 가능 |
| 심각도 주석 | 4단계(정상, 보통, 심각, 매우 심각) |
| 비디오 녹화 형식 | 표준 비디오 형식: MP4 |
| 완전 방사형 적외선 데이터 스트리밍 | 미지원 |
| 타임랩스 촬영(자동 캡처) | 지원, 온도 및 시간 간격을 사용자가 설정 가능 |
| 경로 검사 기능 | |
| 점검 루트 생성 및 관리 | 지원, Fluke Connect Express 소프트웨어 사용 |
| 점검 작업 실행 및 관리 | 지원, 열화상 카메라 사용 |
| 점검 루트 기반 이미지 자동 저장 | 지원 |
| 자동 리포트 및 트렌드 요약 | 지원 |
| 배터리 | |
| 배터리 타입 | 리튬이온 충전식 배터리 (현장 교체 가능) |
| 배터리 사용 시간 | 5시간 이상 (사용 환경 및 설정에 따라 상이) |
| 배터리 충전 시간 | 완충까지 4시간 미만 |
| 배터리 충전 방식 | 2-Bay 배터리 충전기 또는 Type-C 포트 |
| 외부 전원 공급 | 포함된 전원 어댑터를 통한 AC 구동 (출력: 15 VDC, 3 A) |
| 일반 사양 | |
| 레이저 | 지원 |
| 손전등(Flashlight) | 지원 |
| Type-C 인터페이스 | 지원, 충전 및 데이터 전송 가능 |
| 동작 온도 | -10 °C ~ 50 °C |
| 보관 온도 | -20 °C ~ 60 °C (배터리 미장착 시) |
| 상대 습도 | 10% ~ 95% (결로 없음) |
| 안전 규격 | IEC 61010-1, 오염 등급 2 |
| 전자파 적합성 | IEC 61326-1(산업 환경), CISPR 11: Group 1, Class A |
| 호주 RCM | RCM IEC 61326-1 |
| 무선 주파수(Wi-Fi/Bluetooth) | 2.4 GHz |
| 무선 출력 | < 100 mW |
| 레이저 규격 | IEC 60825-1, Class 2, 650 nm, < 1 mW |
| 낙하 테스트 | 2 m 낙하 테스트 통과 설계 |
| 방진·방수 등급 | IEC 60529: IP52 |
| RoHS3 지침 | 준수 |
| 기타 사양 | |
| 크기 (L x H x W) | 약 26.7 cm x 10.1 cm x 14.5 cm |
| 무게 (배터리 포함) | 950 g |
| 지원 언어 | 중국어(간체), 중국어(번체), 영어, 한국어, 일본어 |
| 보증 기간 | 2년 |
| 권장 교정 주기 | 2년 |
| 기본 구성품 | 열화상 카메라 1대, 배터리 2개, 2-Bay 배터리 충전 베이스 1개, 소프트 백 1개, 하드 케이스 1개, SD 카드 1개, 충전 어댑터 1개 |
-
