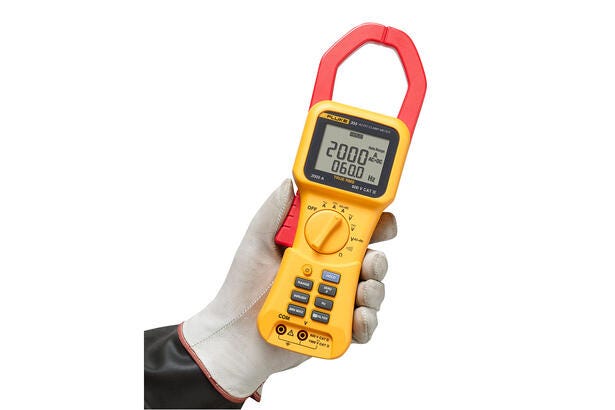

●2,000A ac + dc 실제 RMS, 1,400A ac 및 2,000A dc를 사용하는 광범위한 고전류 응용 분야를 안정적으로 처리
●대형 도체 또는 여러 도체에 적합한 대형 58mm(2.3인치) 조 용량
●CAT IV 600V, CAT III 1000V 등급으로 사용자 보호 개선
●전원 공급 시 급상승 전류를 정확하고 반복적으로 캡처하는 돌입 전류 측정
●사용자가 하나의 도구만으로 여러 테스트를 수행할 수 있는 1000V ac + dc 실제 RMS, 600V ac 및 1000V dc의 고전압 측정(355만 해당)
●연속 밀리옴과 결합된 400kΩ 저항으로 클램프 미터에서 멀티미터의 편의성 제공(355만 해당)
●최대 1kHz의 주파수를 정확하게 측정하여 문제 해결 최적화
●MIN, MAX 및 AVG 기능을 사용하여 신속하게 판독값 분석
●어두운 영역에서도 잘 보이는 대형 백라이트 디스플레이
●디스플레이 대기 기능을 사용하여 디스플레이를 볼 수 없는 경우에도 판독값 캡처
●로우 패스 필터를 사용하여 노이즈 부하를 제거하고 판독값 안정화
전기적 사양
| 전류 측정 DC 및 AC 10 Hz ~ 100 Hz |
범위: 40 A 분해능: 10 mA 정확도, A: 1.5% 판독값 + 15자리 돌입에 대한 트리거 레벨: 0.50 A Hz 필터 꺼짐에 대한 트리거 레벨: 2.50 A Hz 필터 켜짐에 대한 트리거 레벨: 0.50 A 범위: 400 A 분해능: 100 mA 정확도, A: 1.5% 판독값 + 5자리 돌입에 대한 트리거 레벨: 5.0 A Hz 필터 꺼짐에 대한 트리거 레벨: 2.5 A Hz 필터 켜짐에 대한 트리거 레벨: 2.5 A 범위: 2000 A, 1400 ac rms 분해능: 1 A 정확도, A: 1.5% 판독값 + 5자리 돌입에 대한 트리거 레벨: 5 A Hz 필터 꺼짐에 대한 트리거 레벨: 8 A Hz 필터 켜짐에 대한 트리거 레벨: 8 A |
|---|---|
| 파고율 50 / 60 Hz |
범위: 40 A 파고율: 2 @ 33 A, 2.4 @ 27 A 범위: 400 A 파고율: 2 @ 330 A, 2.4 @ 270 A 범위: 2000 A, 1400 ac rms 파고율: 2 @ 1000 A, 2.4 @ 833 A |
| 전류 측정 AC 100.1 Hz ~ 1 kHz |
범위: 40 A 분해능: 10 mA 정확도: 3.5% 판독값 + 15자리 돌입에 대한 트리거 레벨: 0.50 A Hz 필터 꺼짐에 대한 트리거 레벨: 2.50 A Hz 필터 켜짐에 대한 트리거 레벨: 0.50 A 범위: 400 A 분해능: 100 mA 정확도: 3.5% 판독값 + 5자리 돌입에 대한 트리거 레벨: 5.0 A Hz 필터 꺼짐에 대한 트리거 레벨: 2.5 A Hz 필터 켜짐에 대한 트리거 레벨: 2.5 A 범위: 2000 A, 1400 ac rms 분해능: 1 A 정확도: 3.5% 판독값 + 5자리 돌입에 대한 트리거 레벨: 5 A Hz 필터 꺼짐에 대한 트리거 레벨: 8 A Hz 필터 켜짐에 대한 트리거 레벨: 8 A |
| 전압 측정 DC 및 AC 10 Hz ~ 100 Hz 355만 해당 |
600 V 및 1000 V 범위는 각각 660 V 및 1100 V + 10% 범위: 4 V 분해능: 1 mV 정확도: 1% 판독값 + 10자리 Hz 필터 꺼짐에 대한 트리거 레벨: 0.050 V Hz 필터 켜짐에 대한 트리거 레벨: 0.050 V 범위: 40 V 분해능: 10 mV 정확도: 1% 판독값 + 5자리 Hz 필터 꺼짐에 대한 트리거 레벨: 0.25 V Hz 필터 켜짐에 대한 트리거 레벨: 0.25 V 범위: 400 V 분해능: 100 mV 정확도: 1% 판독값 + 5자리 Hz 필터 꺼짐에 대한 트리거 레벨: 6 V Hz 필터 켜짐에 대한 트리거 레벨: 6 V 범위: 600 V ac rms 분해능: 1 V 정확도: 1% 판독값 + 5자리 Hz 필터 꺼짐에 대한 트리거 레벨: 6 V Hz 필터 켜짐에 대한 트리거 레벨: 6 V 범위: 1000 V dc 분해능: 1 V 정확도: 1% 판독값 + 5자리 |
| 전압 측정 AC 100.1 Hz ~ 1 kHz 355만 해당 |
600 V 및 1000 V 범위는 각각 660 V 및 1100 V + 10% 범위: 4 V 분해능: 1 mV 정확도: 3% 판독값 + 10자리 Hz 필터 꺼짐에 대한 트리거 레벨: 0.050 V Hz 필터 켜짐에 대한 트리거 레벨: 0.050 V 범위: 40 V 분해능: 10 mV 정확도: 3% 판독값 + 5자리 Hz 필터 꺼짐에 대한 트리거 레벨: 0.25 V Hz 필터 켜짐에 대한 트리거 레벨: 0.25 V 범위: 400 V 분해능: 100 mV 정확도: 3% 판독값 + 10자리 Hz 필터 꺼짐에 대한 트리거 레벨: 6 V Hz 필터 켜짐에 대한 트리거 레벨: 6 V 범위: 600 V ac rms 분해능: 1 V 정확도: 3% 판독값 + 10자리 Hz 필터 꺼짐에 대한 트리거 레벨: 6 V Hz 필터 켜짐에 대한 트리거 레벨: 6 V |
| 저항 측정 355만 해당 |
범위: 400 Ω 분해능: 0.1 Ω 정확도: 1.5% + 5자리 범위: 4 kΩ 분해능: 1 Ω 정확도: 1.5% + 5자리 범위: 40 kΩ 분해능: 10 Ω 정확도: 1.5% + 5자리 범위: 400 kΩ 분해능: 100 Ω 정확도: 1.5% + 5자리 |
| 연속 알림음 355만 해당 |
30 Ω 이하에서 켜짐 100 Ω 이상에서 꺼짐 |
| 주파수 측정 |
측정 범위 : 5.0 Hz ~ 1 kHz 해상도 : 0.1 Hz (15 Hz ~ 399.9 Hz), 1 Hz (400 Hz ~ 1 kHz) 정확도 5.0 Hz ~ 100 Hz : 0.2% + 2카운트 정확도 100.1 Hz ~ 1 kHz : 0.5% + 5카운트 트리거 레벨 : 전류 및 전압 표 참조 |
※ CF > 2인 경우 오류 사양에 2% 추가
일반 사양
| 배터리 | 1.5 V AA 6개, NEDA 15A 또는 IEC LR6 |
|---|---|
| 배터리 수명 | 일반적인 사용 시, 백라이트 끔 기준 약 100시간 |
| 테스트 리드 | 1000 V 등급 |
| 중량 | 0.814 kg (1.8 lb) |
| 죠 크기 | 58 mm (2.28 in) |
| 치수 (L × W × D) | 300 × 98 × 52 mm (12 × 3.75 × 2 in) |
| 안전 등급 | IEC 61010-2-032, 600 V CAT IV, 1000 V CAT III |
환경적 사양
| 작동 온도 | 0°C ~ 50°C (32°F ~ 122°F) |
|---|---|
| 보관 온도 | -4°F ~ 140°F (-20°C ~ 60°C) |
| 작동 습도 | 0 ~ 95% (비응축) |
| 작동 고도 | 2000 m |
| 보관 고도 | 10,000 m |
| IP 등급 | IP42 (실내에서 사용하는 경우만 해당) |
| 낙하 테스트 요구 사항 | 1 m |
| EMI, RFI, EMC |
FCC Part 15 IEC/EN 61326-1:1997 Class B IEC/EN 61326:1997 3 V/m Performance Criteria B, EN61325 |
| 온도 계수 |
전류: 22°C ~ 24°C를 벗어날 경우 °C당 판독값의 0.1% 전압: 22°C ~ 24°C를 벗어날 경우 °C당 판독값의 0.1% |
-
