● 아날로그 32ch 로직 32ch~ 아날로그 28ch 로직 64ch 입력
● 20ms/s 전ch 동시샘플링
● 아날로그 전 채널 절연 입력에서 안전하게 측정
● 총 512mw 대용량 메모리 탑재
● 고전압에서 미소 전압까지 다 계통의 신호를 동시에 측정
기본 사양
| 항목 | 내용 |
|---|---|
| 최대 채널 수 | 아날로그 32ch + 로직 32ch, 또는 아날로그 28ch + 로직 64ch (본체 로직 + 로직 유닛 8973 × 2 장착 시) |
| 슬롯 수 | 16 슬롯 (최대 16 유닛) |
| 로직 채널 수 | 32ch (로직 프로브 입력 커넥터의 GND는 본체의 GND와 공통) 단, DVM 유닛 MR8990을 슬롯 1, 2, 9, 10에 장착한 경우는 본체 로직 사용 불가 본체 로직 사용 시 제한 사항 : (로직 측정을 ON으로 했을 때) • 슬롯 1, 2, 9, 10에 장착된 유닛의 측정 분해능은 12bit이 됨 • 슬롯 1, 2, 9, 10에 장착된 주파수 유닛 8970은 사용할 수 없게 됨 |
| 측정 레인지 (20div 풀 스케일) | 【아날로그 유닛 8966】 5 mV/div ~ 20 V/div, 12레인지, 분해능: 레인지의 1/100 (12 bit A/D) 【고분해능 유닛 8968】 5 mV/div ~ 20 V/div, 12레인지, 분해능: 레인지의 1/1600 (16 bit A/D) |
| 최대 입력 전압 | DC 400 V (8968/8966 사용 시) |
| 주파수 특성 | DC ~ 5 MHz (-3dB, 8966 사용 시), DC ~ 100 kHz (-3 dB, 8968 사용 시) |
| 시간축 | 5 µs ~ 5 min/div, 26 레인지, 시간축 분해능 100포인트/div |
| 측정 기능 | 메모리 (고속 기록), 레코더 (실시간 기록), X–Y 레코더, FFT |
| 그 외 기능 | 수치 연산, 파형 처리 연산, 파형 판정 (메모리/FFT 기능에서) |
| 메모리 용량 | 128 MW/ch (4ch 사용 시) ~ 16 MW/ch (32ch 사용 시), 총 512 MW 탑재 |
| 외부 기억 장치 | USB 메모리, CF 카드, 내장 SSD 유닛 128 GB (옵션) ※ 100MB 데이터 저장 시에 약 125초 ※ 100 MB 데이터는 32ch에서 16,000 div 기록 |
| 파형 기록지 | [내장 A4 프린터 옵션] : 216 mm × 30 m, 롤형 감열지 기록 속도 : 50 mm/s |
| 디스플레이 | 10.4인치 SVGA-TFT 컬러 액정 (800 × 600도트) |
| 외부 인터페이스 | LAN (100BASE-TX), USB 2.0 시리즈 A × 2포트 (USB 메모리 / 마우스용), USB 2.0 시리즈 B (통신 / 대용량 기억 장치(mass storage)) |
| 전원 | AC 100 ~ 240 V, 50/60 Hz (220 VA max. / 프린터 사용 시 350 VA max.) |
| 치수 · 질량 | 401W × 233H × 388D mm (손잡이 이외의 돌출된 부분 포함), 12.6 kg (본체만) |
| 부속품 | 사용설명서 × 1, 어플리케이션 디스크 (파형 뷰어 Wv / 통신 커맨드표) × 1, 전원 코드 × 1, 입력 코드 라벨 × 1, USB 케이블 × 1, 기록지 × 1 (프린터 유닛 탑재 시), 롤지 어태치먼트 × 2 (프린터 유닛 탑재 시) |
소프트웨어 호환성 (LabVIEW, MATLAB script)
| 제품명 | LabVIEW | MATLAB script |
|---|---|---|

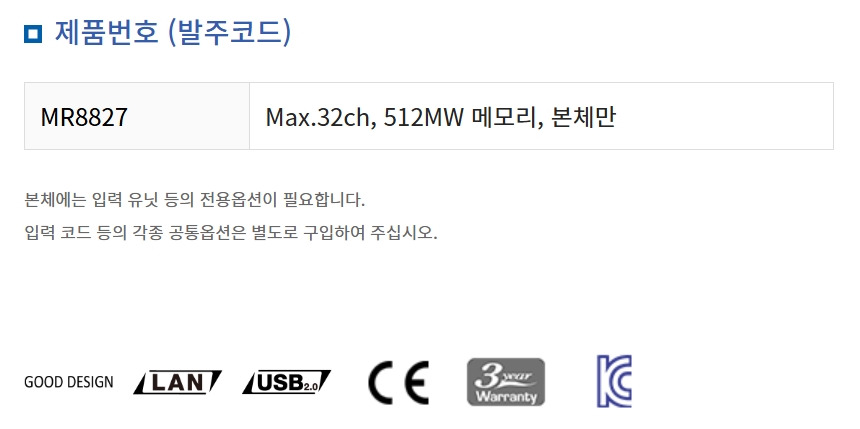

| MR8827 | O | O |
-
