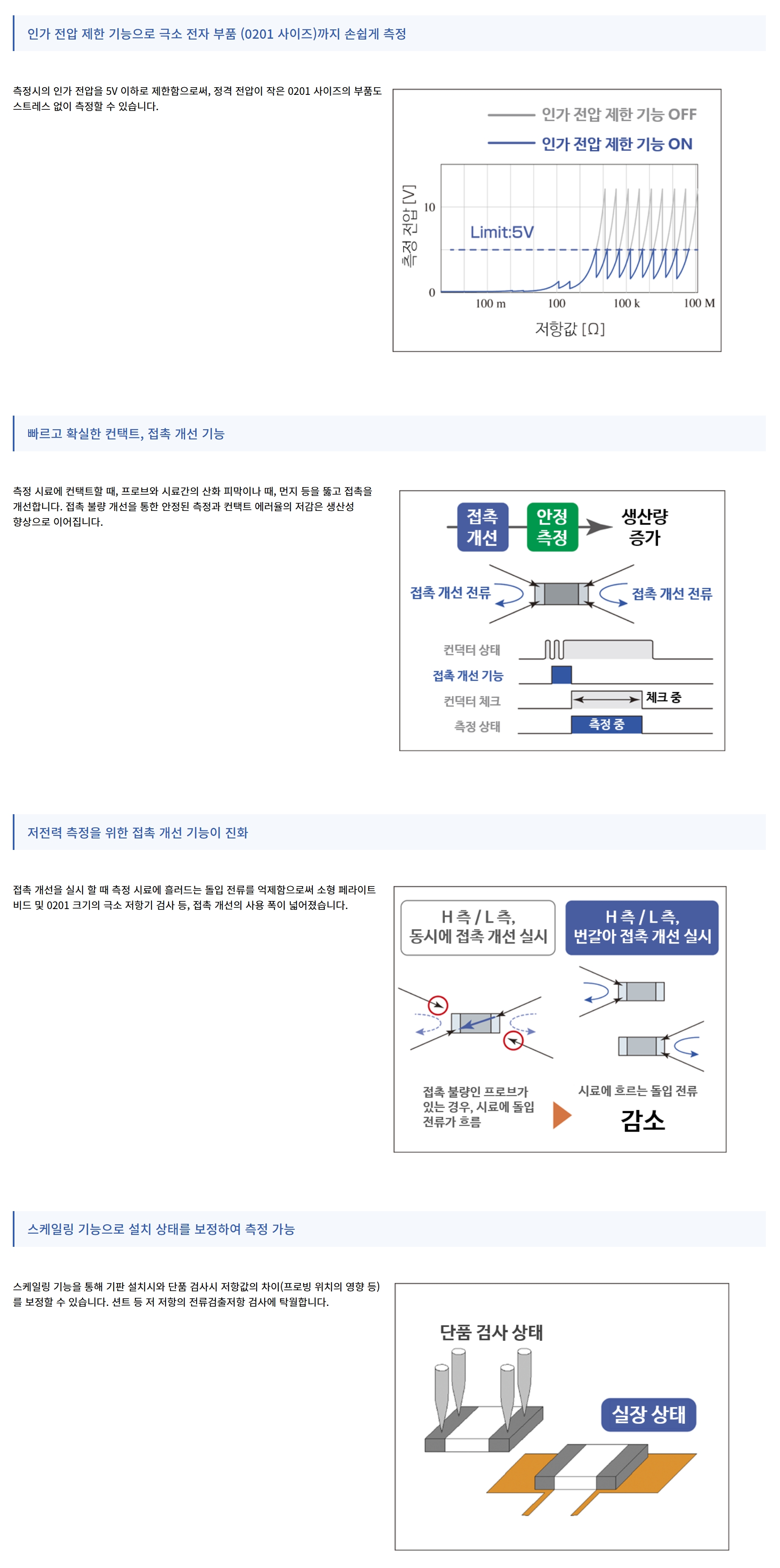

- ● 인가 전압 제한 기능을 통해 검사 전압 5V 이하로 변경 가능
● 돌입 전류를 억제한 접촉 개선 기능으로, 극소 부품에 대한 프로빙 지원
● 다양한 측정 레인지로 검출 전압을 확보, 안정된 측정을 실현
● 스케일링 기능으로 실장상태 및 검사 단계에 따른 차이를 보정 가능
기본 사양

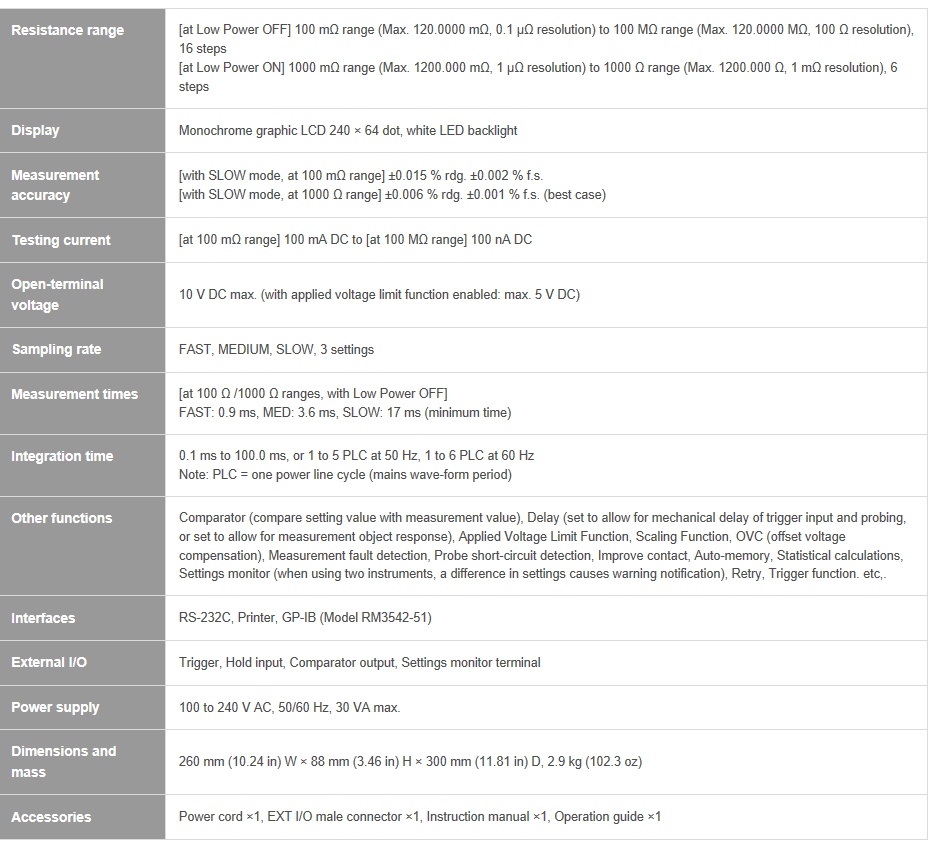

| 항목 | 내용 |
|---|---|
| 저항 측정 레인지 | [Low Power OFF시] 100mΩ (최대 표시 120.0000mΩ, 분해능 0.1μΩ) ~ 100MΩ 레인지 (최대 표시 120.0000MΩ, 분해능 100Ω) 16 전환 [Low Power ON시] 1000mΩ (최대 표시 1200.000mΩ, 분해능 1μΩ) ~ 1000Ω 레인지 (최대 표시 1200.000Ω, 분해능 1mΩ) 6 전환 |
| 디스플레이 | 흑백 그래픽 LCD 240 × 64 dot, 백색 LED 백라이트 |
| 측정 정확도 | [100mΩ 레인지, SLOW시] ± 0.015 % rdg. ± 0.002 % fs [1000Ω 레인지, SLOW시] ± 0.006 % rdg. ± 0.001 % fs (최대 정확도) |
| 측정 전류 | [100mΩ 레인지시] DC 100mA ~ [100MΩ 레인지시] DC 100nA |
| 개방 단자 전압 | DC 20 V max. (인가 전압 제한 기능 ON시 : DC 10 V 이하) |
| 샘플링 | FAST, MED, SLOW |
| 측정 시간 | Low Power OFF시 [100Ω, 300Ω, 1000Ω 레인지시] FAST 0.9 ms, MED 3.6 ms, SLOW 17 ms (최단 측정 시간) |
| 적분 시간 | 검출 전압 캡처 시간 : 0.1ms~100.0ms 1-5 PLC : 50Hz시 / 1-6 PLC : 60Hz시 (PLC : 공급 전원의 1주기) |
| 기타 기능 | 콤퍼레이터(설정값과 측정값의 비교 판정), 딜레이 설정, 인가 전압 제한 기능, 스케일링 기능, 오프셋 전압 보정 (OVC), 측정 이상 검출, 프로브 단선 검출, 접촉 개선, 메모리 기능, 통계 연산, 설정 모니터 (다른 한 대의 RM3542와 측정 조건 비교), 리트라이, 트리거 기능, 추출 인쇄 기능, 기타 |
| 인터페이스 | RS-232C, PRINTER (RS-232C), GP-IB (-51 사양) |
| 외부 입출력 | 트리거, 홀드 입력, 콤퍼레이터 출력 외, 설정 모니터 단자 |
| 전원 | AC100 V~240 V, 50Hz / 60Hz, 30 VA max. |
| 치수 · 질량 | 260W × 88H × 300D mm, 2.9 kg |
| 부속품 | 전원 코드 × 1, EXT. I / O 용 오스커넥터 × 1, 사용설명서 × 1, 조작 설명서 × 1 |
-
RM3542 데이터 시트
- 확장자 :
- 파일크기 :
- 2.57MB
