전원 공급 & 배터리

• 핸드셋 & 인라인 전원 공급: 12 V DC, 5 A (입력 전압: 90 V – 264 V AC, 50/60 Hz)
• 내장 배터리: 2 x 3.7 V, 2,900 mAh 충전식 리튬 이온(Li-ion) 배터리
• 배터리 사용 시간: 정상 사용 조건 시 최대 8시간 연속 운용

외형 크기, 무게 및 보호 등급

• 외형 치수 (L x W x H): 310 x 170 x 58 mm (12.21 x 6.69 x 2.28 in)
• 무게: 1.6 kg (3.5 lbs)
• 방진/방수 등급: IP40

주접점 입력 (Main Contact)

• 입력 채널 수: 3채널 (3 x 1, 상당 1개 채널)
• 접점 감지: 주접점 및 저항 접점 감지
- Closed ≤ 10 Ω | 저항 접점 범위: 10 Ω ~ 5 kΩ | Open ≥ 5 kΩ
• 개로 전압 & 단락 전류: 20 V DC ±20%, 50 mA

코일 드라이버 & 차단기 동작

• 채널 수: 2채널 (Trip 및 Close 코일 전용)
• 드라이버/전원 입력 특성: ±300 V DC/AC peak, ±35 A DC (~5 kHz) (전자식 드라이버, 과전류 및 과전압 보호 기능 포함)
• 차단기 동작 시퀀스: Close (C), Open (O), Close-Trip (C-O), Trip-Close (O-C), Trip-Close-Trip (O-C-O)

시간 및 코일 전류 측정

• 시간 측정 분해능: 시험 지속 시간에 따라 0.05 ms ~ 10 ms (샘플링 속도 최대 20 kHz)
• 시간 측정 정확도: ±0.05% rdg ± 분해능
• 코일 전류 측정: Trip/Close 코일 2채널 (홀 효과 센서)
- 측정 범위: ±35 A DC (~5 kHz) | 정확도: ±(0.5% rdg + 0.1% FS)
- 파형 표시: 0.1 ms 분해능의 그래픽 전류 파형 출력

DC 전압 & 전류 클램프 측정

• DC 전압 측정: 범위 ±300 V
- 전형적 정확도(Typical): ±0.5% RDG ±0.5% FS | 보증 정확도(Guaranteed): ±1% RDG ±1% FS
• DC 전류 클램프: 정격 전류 300 ARMS 또는 450 A DCPK
- 측정 범위: 30 / 300 A | 주파수 범위: DC ~ 20 kHz (-3 dB)

디스플레이 & 메모리

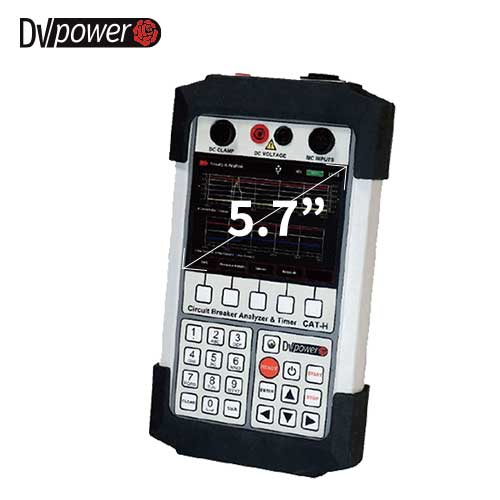

• 디스플레이: 145 mm (5.7 in) 컬러 터치스크린 화면
• 내장 메모리: 30,000개 이상의 시험 결과 저장 가능 (수치 및 그래픽 데이터 포함)

환경 조건 (Environmental Conditions)

• 동작 온도: -10 °C ~ +55 °C (14 °F ~ +131 °F)
• 보관 및 운송 온도: -40 °C ~ +70 °C (-40 °F ~ +158 °F)
• 상대 습도: 0% – 95% (비응축 조건)

적용 국제 표준 & 보증

• 설치 범주 & 오염도: Class I 기기, 설치 범주 II (Installation Category II), 오염도 2 (Pollution Degree 2)
• 안전 규격 (LVD): CE 적합성 (Directive 2014/35/EU), 적용 표준 IEC/EN 61010-1, CAN/CSA-C22.2 No. 61010-1
• 전자기 적합성 (EMC): CE 적합성 (Directive 2014/30/EU), 적용 표준 EN 61326-1
• 보증 기간: 기본 3년 + DV Power 공식 웹사이트(www.dv-power.com) 등록 시 추가 1년 연장
