- ● 기본 정확도 ± 0.05 %와 광범위한 측정 조건 (DC 및 1mHz~200kHz,5mV~5V, 10μA~50mA 설정 가능)
● C-D와 ESR 등 조건이 다른 측정을 연속으로 실시할 경우 전체 측정 속도가 약 10배 향상 (기존 기계 3532-50 비교)
● 저 임피던스 고정밀도 모드를 탑재하여, 저 인덕턴스 및 알루미늄 전해 콘덴서의 ESR 측정에 효과적
● 권수비 / 상호 인덕턴스 / 온도 보정 탑재 DCR 등 트랜스 전용 측정
● 주파수 스윕 측정 기능 (IM3533-01만 해당)
● 측정 케이블 길이 설정은 0m / 1m, IM3533-01은 2m / 4m 선택 가능
● 터치 패널 채택으로 직관적인 조작
기본 사양
| 항목 | IM3533 | IM3533-01 |
|---|---|---|
| 측정 모드 | LCR, 트랜스 측정 (N, M, ΔL), 연속 측정 (LCR 모드) | LCR, 트랜스 측정 (N, M, ΔL), 아날라이저 (스윕 측정), 연속 측정 (LCR / 분석기 모드) |
| 측정 파라미터 | Z, Y, θ, Rs (ESR), Rp, Rdc (직류 저항), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, N, M, ΔL, T | |
| 측정 레인지 | 100 mΩ ~ 100 MΩ 10 레인지 (모든 파라미터는 Z로 규정) | |
| 표시 범위 |
Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp : ± (0.00000 [단위] ~ 9.99999G [단위]) ※ Z, Y만 절대값 표시 θ : ± (0.000 ° ~ 180.000 °) D : ± (0.00000 ~ 9.99999) Q : ± (0.00 ~ 99999.9) Δ % : ± (0.0000 % ~ 999.999 %) T : -10.0 ℃ ~ 99.9 ℃ |
|
| 기본 정확도 | Z : ± 0.05 % rdg. / θ : ± 0.03 ° | |
| 측정 주파수 | 1 mHz ~ 200 kHz (설정 분해능 5자리, 단 최소 분해능 1 mHz) | |
| 측정 신호 레벨 |
통상 모드 : • V 모드, CV 모드 : 5 mV ~ 5 Vrms (1 mVrms 단계) • CC 모드 : 10 μA ~ 50 mArms (10 μArms 단계) 저 임피던스 고정밀도 모드 : • V 모드, CV 모드 : 5 mV ~ 2.5 Vrms (1 mVrms 단계) • CC 모드 : 10 μA ~ 100 mArms (10 μArms 단계) |
|

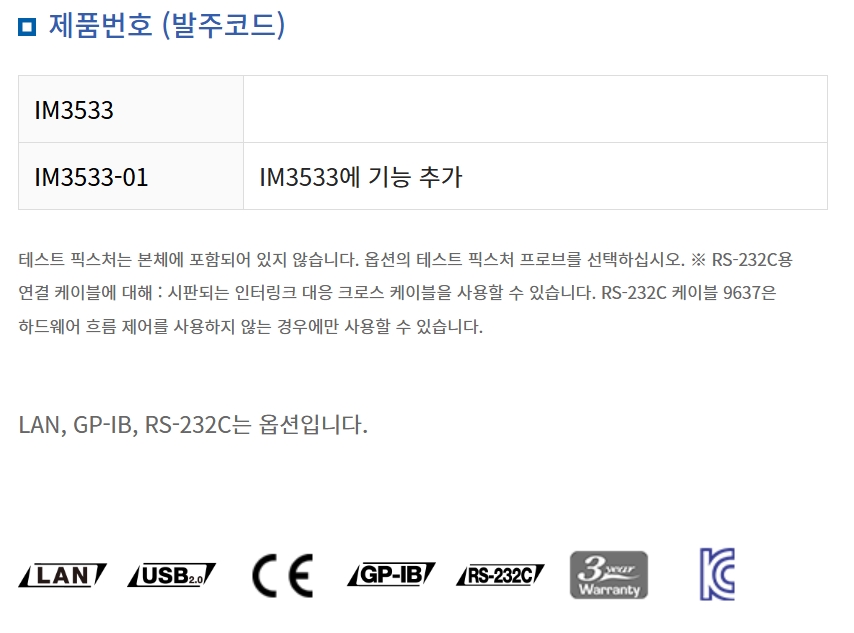

| 출력 임피던스 | 통상 모드 : 100 Ω / 저 임피던스 고정밀도 모드 : 25 Ω | |
| 디스플레이 | 컬러 TFT 5.7 inch, 표시 ON / OFF 설정 가능 | |
| 측정 시간 | 2 ms (1 kHz, FAST, 디스플레이 OFF, 대표값) | |
| 기능 | DC 바이어스 측정, 직류 저항 온도 보정 (기준 온도 환산 표시), 콤퍼레이터, BIN 측정 (분류 기능), 패널 로드/세이브, 메모리 기능 | |
| 인터페이스 | EXT I / O (핸들러), USB 통신, USB 메모리 옵션 : RS-232C / GP-IB / LAN 중 1종류 장착 가능 |
|

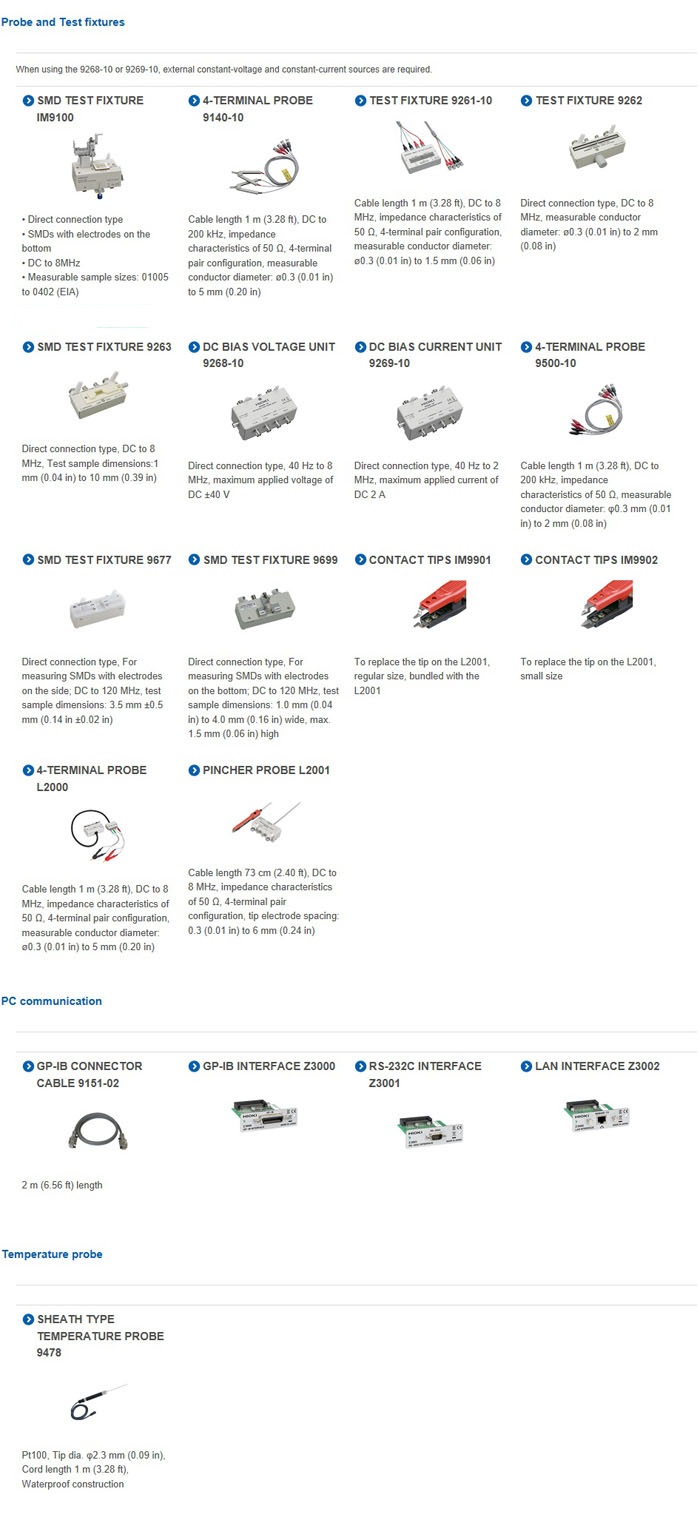

| 전원 | AC 100 ~ 240 V, 60 Hz, 50 VA max | |
| 치수 · 질량 | 330W × 119H × 168D mm, 3.1 kg | |
| 부속품 | 전원 코드 × 1, 취급 설명서 × 1 | |
-
