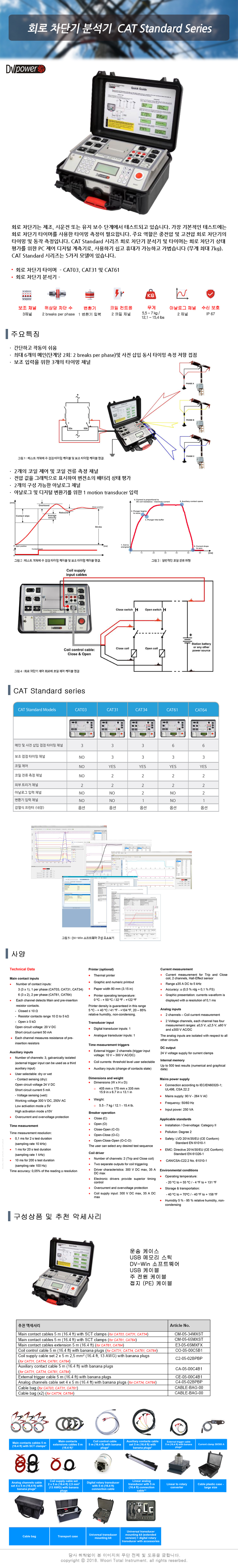

메인 전원 & 배터리 (옵션)

• 연결 규격: IEC/EN60320-1; UL498, CSA 22.2 준수
• 입력 전압 & 주파수: 90 V – 264 V AC, 50/60 Hz
• 소비 전력: 250 VA
• 내장 배터리 (옵션): 리튬이온 충전식 배터리 (14.4 V Cell – 6,800 mAh / 98 Wh)

메인 접점 입력 (Main Contact Inputs)

• 입력 채널 수:
- 3채널 (3 x 1, 상당 1개): CAT03, CAT31, CAT34
- 6채널 (3 x 2, 상당 2개): CAT61, CAT64
• 감지 성능: 메인 접점 및 투입 저항(Pre-insertion resistor) 접점 감지
- Closed: ≤ 10 Ω | Resistor Contacts: 10 Ω – 5 kΩ | Open: ≥ 5 kΩ
• 개방회로 전압 & 단락 전류: 20 V DC / 50 mA
• 각 채널별 투입 저항의 저항값 측정 지원

보조 입력 (Auxiliary Inputs)

• 채널 수: 3개 (절연 처리, 외부 트리거 입력을 세 번째 보조 입력으로 사용 가능)
• 접점 감지 (Dry): 개로 전압 24 V DC | 단락 전류 5 mA
• 전압 감지 (Wet): 동작 전압 최대 300 V DC / 250 V AC | Low 임계값 ±5 V | High 임계값 ±10 V
• 과전류 및 과전압 보호 기능 탑재

코일 드라이버 (Coil Driver)

• 채널 수: 2개 독립 출력 (Trip 및 Close 코일 트리거용)
• 드라이버/전원 사양: 최대 300 V DC, 최대 35 A DC
• 정밀 타이밍 제어를 위한 전자식 드라이버 적용, 과전류/과전압 보호

시간 측정 및 차단기 동작 (Timing & Breaker Operation)

• 시간 분해능:
- 0.1 ms (2초 시험, 샘플링 10 kHz)
- 1 ms (20초 시험, 샘플링 1 kHz)
- 10 ms (200초 시험, 샘플링 100 Hz)
• 시간 정확도: 측정값의 0.05% ± 분해능
• 동작 시퀀스: Close (C), Open (O), C-O, O-C, O-C-O (사용자 설정 시퀀스 가능)
• 트리거 조건: 외부 트리거 (2채널, 10 V – 300 V AC/DC), 코일 전류, 보조 입력 (접점 상태 변화)

코일 전류 측정 (Coil Current Measurement)

• 채널 수: 2채널 (Trip 및 Close 코일용, 홀 효과 센서)
• 범위: ±35 A DC (최대 5 kHz)
• 정확도: ±(0.5% rdg + 0.1% F.S.)
• 그래픽 디스플레이: 전류 파형 표시 (분해능 0.1 ms)

트랜스듀서 & 아날로그 입력

• 변위 센서 채널: 디지털 트랜스듀서 입력 1개 / 아날로그 트랜스듀서 입력 1개
• 아날로그 입력 채널: 코일 전류 측정 2채널 / 전압 측정 2채널 (절연 구조)
- 전압 측정 범위: ±0.5 V, ±2.5 V, ±60 V, ±300 V AC/DC (4단계 레인지)
• DC 출력: 전류 클램프용 24 V 전원 공급

열전사 프린터 (옵션)

• 인쇄 방식: 열전사 프린터 (Thermal Printer)
• 출력 내용: 그래픽 파형 및 수치 데이터 인쇄
• 용지 폭: 58 mm (2.28 in)
• 프린터 동작 온도: -20 °C ~ +70 °C (-4 °F ~ +158 °F)

메모리, 치수 및 무게

• 내부 메모리: 최대 500개 시험 결과 저장 (수치 및 데이터 결과 포함)
• 치수 (W x H x D): 405 x 170 x 335 mm (15.9 x 6.7 x 13.1 in)
• 무게: 5.5 kg – 7.0 kg (12.1 lbs – 15.4 lbs)

환경 조건, 보증 & 적용 표준

• 동작 온도: -20 °C ~ +55 °C (-4 °F ~ +131 °F)
• 보관 및 운송 온도: -40 °C ~ +70 °C (-40 °F ~ +158 °F)
• 상대 습도: 0% ~ 95% (비응축)
• 보증 기간: 기본 3년 + DV Power 공식 웹사이트 등록 시 추가 1년 연장
• 설치 / 과전압 범주: Category II | 오염도: Degree 2
• 안전 규격 (Safety): LVD 2014/35/EU (CE 적합), Standard EN 61010-1, CAN/CSA-C22.2 No. 61010-1
• 전자기 적합성 (EMC): Directive 2014/30/EU (CE 적합), Standard EN 61326-1
