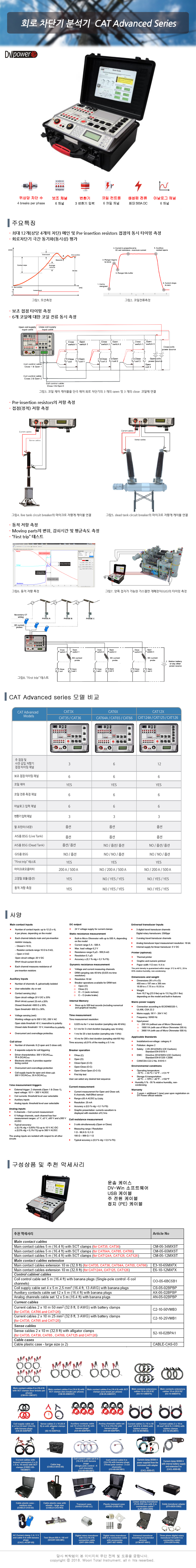

메인 전원 공급

• 연결 규격: IEC/EN60320-1; UL498, CSA 22.2 준수
• 입력 전압 & 주파수: 90 V – 264 V AC, 50/60 Hz
• 최대 소비 전력:
- 마이크로 옴메터 미사용 시: 100 VA
- 200 A 마이크로 옴메터 사용 시: 1,500 VA
- 500 A 마이크로 옴메터 사용 시: 3,900 VA

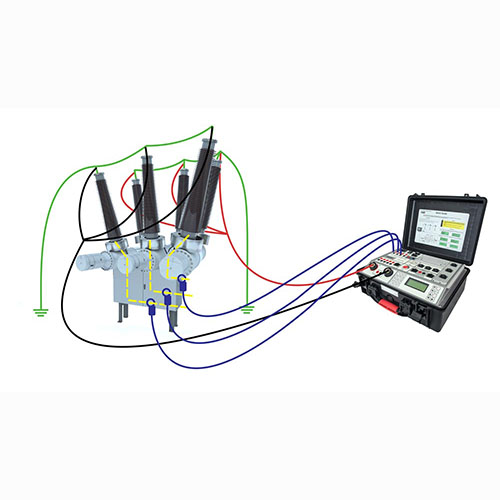

메인 접점 입력 (Main Contact Inputs)

• 입력 채널 수: 최대 12개 (3상 x 4, 상당 4개 - 모델에 따라 다름)
• 감지 성능: 메인 접점 및 투입 저항(Pre-insertion resistor) 접점 감지
- Closed: ≤ 10 Ω | Resistor Contacts: 10 Ω – 5 kΩ | Open: ≥ 5 kΩ
• 개로 전압 & 단락 전류: 20 V DC / 100 mA
• 각 채널별 투입 저항의 저항값 측정 지원

보조 입력 (Auxiliary Inputs)

• 채널 수: 6개 (절연 처리, Dry/Wet 선택 가능)
• 접점 감지 (Dry): 개로 전압 20 V DC ±20% | 단락 전류 25 mA ±20% | 닫힘 임계값 <600 Ω ±30% | 열림 임계값 >600 Ω ±30%
• 전압 감지 (Wet): 동작 전압 최대 300 V DC / 250 V AC | Open 상태 <8 V | Closed 상태 >13 V (극성 무관)
• 과전류 및 과전압 보호 기능 탑재

코일 드라이버 (Coil Driver)

• 채널 수: 6개 독립 출력 (3개 Open, 3개 Close 코일 트리거용)
• 드라이버/전원 사양: 최대 300 V DC/AC, 최대 35 A DC/AC
• 정밀 타이밍 제어를 위한 전자식 드라이버 적용, 과전류/과전압 보호

시간 측정 및 차단기 동작 (Timing & Breaker Operation)

• 시간 분해능:
- 0.025 ms (1초 시험, 샘플링 40 kHz) | 0.1 ms (2초 시험, 샘플링 10 kHz)
- 1 ms (20초 시험, 샘플링 1 kHz) | 10 ms (200초 시험, 샘플링 100 Hz)
• 시간 정확도: ±0.01% rdg ± 0.1 ms
• 동작 시퀀스: Close (C), Open (O), C-O, O-C, O-C-O, First trip test (임의 시험 시퀀스 사용자 설정 가능)
• 트리거 조건: 외부 트리거 (2채널, 10 V – 300 V AC/DC), 코일 전류, 보조 입력, 아날로그 입력

코일 전류 & 저항 측정

• 코일 전류 측정: 6채널 홀 효과 센서 | 범위 ±35 A AC/DC (최대 5 kHz) | 분해능 25 mA | 정확도 ±(0.5% rdg + 0.1% F.S.) | 파형 디스플레이 분해능 0.1 ms
• 코일 저항 측정: 3개 코일 동시 측정 (Open 또는 Close)
- 1 Ω – 99.9 Ω: 분해능 0.1 Ω | 100 Ω – 999 Ω: 분해능 1 Ω
- 전형적 정확도: ±(0.5% rdg + 0.5% F.S.)

트랜스듀서 & 아날로그 입력

• 변위 센서 채널: 디지털 3채널 (로터리 2500 ppr), 아날로그 3채널 (16 bit 분해능, 선형 센서용 5 V DC 내부 전원 제공)
• 아날로그 입력 채널: 총 6채널 (절연 구조)
- 측정 범위: ±1 V, ±5 V, ±60 V, ±300 V AC/DC (4단계 레인지)
- 정확도: ±(0.1% rdg + 0.05% F.S., 10V 이하) / ±(0.5% rdg + 0.1% F.S., 300V 이하)
• DC 출력: 전류 클램프용 24 V 전원 공급

정적 저항 측정 (Static Resistance)

• 내장 마이크로 옴메터: 모델에 따라 최대 500 A 내장
• 시험 전류 범위: 5 A – 500 A
• 최대 부하 전압: 6.2 V
• 저항 측정 범위: 0 μΩ – 999.9 mΩ (분해능 0.1 μΩ)
• 정확도: ±(0.1% rdg + 0.1% F.S.)

동적 저항 측정 (Dynamic Resistance - DRM)

• 측정 채널: 전압 및 전류 전용 측정 채널 지원
• DRM 샘플링 속도: 40 kHz (시간 분해능 0.025 ms)
• A/D 분해능: 16 bit
• DRM 지원 동작 시퀀스: Open (O), Close (C), O-C (자동 재투입), C-O (투입-차단)

메모리, 치수 및 무게

• 내부 메모리: 최대 500개 시험 기록 저장 (수치 및 그래프 결과 포함)
• 치수 (W x H x D): 480 x 197 x 395 mm (18.89 x 7.75 x 15.55 in)
• 무게: 10.7 kg – 13.2 kg (23.5 lbs – 29.1 lbs, 모델 및 내장 기능 옵션에 따라 차이)

환경 조건, 보증 & 적용 표준

• 동작 온도: -10 °C ~ +55 °C (14 °F ~ +131 °F)
• 보관 및 운송 온도: -40 °C ~ +70 °C (-40 °F ~ +158 °F)
• 상대 습도: 0% ~ 95% (비응축)
• 보증 기간: 기본 3년 + DV Power 공식 웹사이트 등록 시 추가 1년 연장
• 설치 / 과전압 범주: Category II | 오염도: Degree 2
• 안전 규격 (Safety): LVD 2014/35/EU (CE 적합), Standard EN 61010-1, CAN/CSA-C22.2 No. 61010-1
• 전자기 적합성 (EMC): Directive 2014/30/EU (CE 적합), Standard EN 61326-1:2006
