AC+DC 전압 입력 (Voltage Inputs)

• 입력 채널 수: 5채널 (3상, 1중성선 N, 1보호접지 Pe)
• 최대 입력 전압: 1000 Vrms / 1000 Vdc (1414 Vpk)
• 공상 결선 방식: Y결선(Wye) 및 단상 가변, 델타(Delta) 가변 지원
• IEC 61000-4-30 Class A 적합 공칭 전압 (Udin): 50 – 690 V
• 입력 임피던스: 20 MΩ (P-P, P-N, P-Pe, N-Pe 간)
• 샘플링 주파수 및 분해능: 40 kSamples/sec, 9채널 동기식 24-bit 샘플링
• 대역폭: DC ~ 20 kHz
• 전원 주파수 측정 범위:
  - 기본: 42.5 ... 69.0 Hz ±10 mHz
  - VFD(인버터) 환경: 5 ... 130 Hz ±10 mHz
  - 항공/고주파 환경: 335.0 ... 465.0 Hz ±100 mHz

AC+DC 전류 입력 (Current Inputs)

• 입력 채널 수: 4채널 (3상 및 1중성선 N)
• 입력 전압: 1 Vrms @ CF 3 (최대 입력 전압: 30 Vrms)
• 입력 임피던스: 101 kΩ

전력 & 적산 전량 (Power & Energy)

• 전력 (P, Q, S): 전압 및 선택 클램프에 의존 | IEC 61557-12 Class 1
• 역률 (PF): 전압 및 선택 클램프에 의존 | IEC 61557-12 Class 0.5
• 유효전력량 (Ep): 전압 및 선택 클램프에 의존 | IEC 62053-21 Class 1
• 무효전력량 (Eq): 전압 및 선택 클램프에 의존 | IEC 62053-23 Class 2

고조파 & 전력 품질 이벤트

• 고조파 & 간고조파 (DC ... 63차 @ 50/60 Hz): 0 ... 공칭전압의 20% | IEC 61000-4-7 Class I
• 플리커 (Flicker): 0.2 ... 10 | IEC 61000-4-15 Class F1
• 주파수 신호 (Mains Signaling): 0 ... 공칭전압의 15% | IEC 61000-4-30 Class A
• 불평형률 (Unbalance): 전압 0 ... 5% / 전류 0 ... 20%
• 전압 강하(Dips) & 상승(Swell): 공칭전압의 10 ... 150% | 정확도: 공칭전압의 ±0.2%, ±1 사이클
• 전압 순시 정전 (Interrupts): 공칭전압의 0 ... 10% | 정확도: ±1 사이클
• 온도 측정: -10 ... 85 °C | 정확도: ±0.5 °C

메모리 및 일반 레코더

• 저장 메모리: 6 GB 내장 eMMC, 외장 microSD 카드 최대 32 GB 지원
• 적산/기록 주기: 200 ms, 1 s … 2시간 설정 가능
• 기록 데이터 항목: 각 주기별 최소, 최대, 평균 및 평균 ON 값
  - 전압 이벤트(Dip, Swell, Interrupt), 사용자 지정 알람(최대 10개), 주파수 신호(최대 2개 선택 주파수), 과도현상(Transient), 돌입전류(Inrush), RVC
• 기록 기간: 1년 이상 지속 가능 (10분 기록 주기 및 SD 카드 용량에 따름)

파형 & 과도현상 레코더

• 파형 레코더 (Waveform Recorder):
  - 수록 시간: 전압/전류 파형 최대 10초 및 프리트리거 1초 (최대 1,500개 레코드 저장)
  - 트리거 조건: 전압 이벤트, 사용자 정의 알람, 전류 레벨(돌입전류), 시간 간격
• 과도현상 레코더 (Transient Recorder):
  - 샘플링 속도: 40 kSamples/sec
  - 수록 시간: 전압/전류 파형 500 ms
  - 트리거 조건: 엔벨롭(Envelope) 또는 레벨(Level) 트리거

디스플레이, 커넥터 & 통신

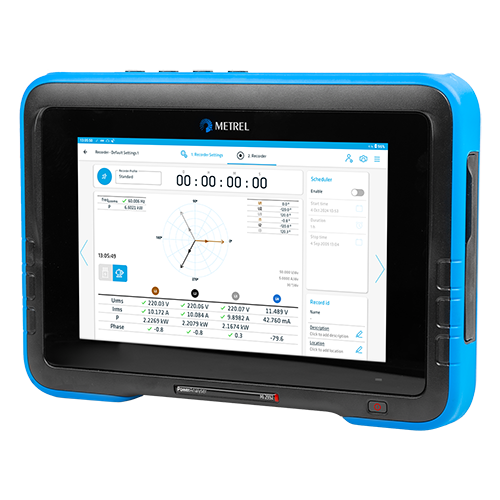

• 디스플레이: 10.1인치 IPS 컬러 백라이트 LCD (해상도 1280 x 800 dots)
• 측면 커넥터 패널: Ethernet 포트, 6핀 Mini-DIN 포트, microSD 카드 슬롯, USB Type-C 포트, USB Type-A 포트

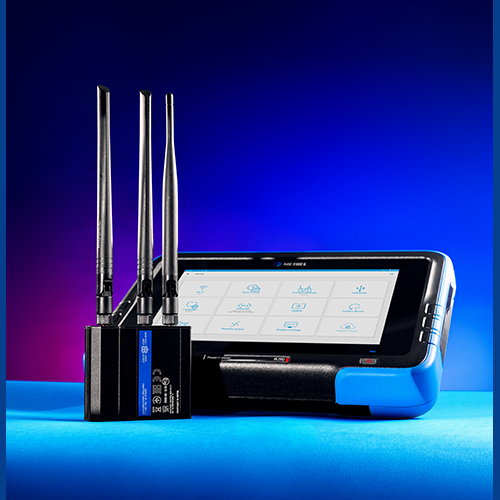

• 통신 인터페이스: USB Type-A, USB Type-C, Ethernet, RS-232, Wi-Fi, Bluetooth
• 시간 동기화: GPS 수신기 (A 1355 외부 옵션) 지원

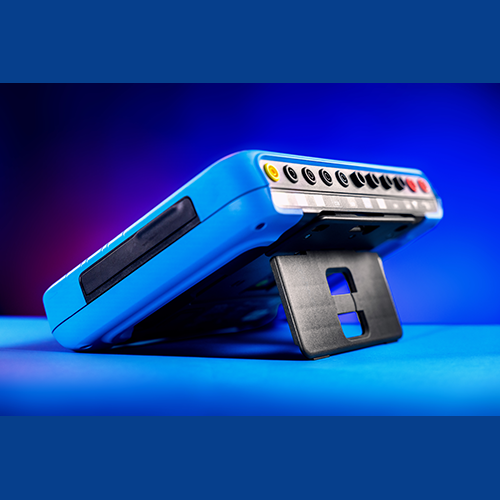

• 기타 편의성: 사용이 편리한 일체형 접이식 거치대(Folding Stand) 내장

전원 공급, 물리 사양 및 안전 범주

• 전원 공급: 100 V … 500 V ±10 % (허용 범위: 90 V … 550 V), 45 Hz … 65 Hz
• 내장 배터리: 리튬이온(Li-ion), 14.8 V @ 5200 mAh
• 과전압 설치 범주: CAT IV 600 V / CAT III 1000 V
• 외형 치수 (W x H x D): 320 x 230 x 60 mm
• 무게: 2.5 kg
