글로벌 규격 지원과 파형 해석을 동시에 구현한 DC 내전압 시험기

ST5680A는 DC 내전압 시험(최소 분해능 0.001 µA), 절연 저항 시험, BDV(절연 파괴 전압) 측정을 지원하며, 시험 중의 전압·전류·절연 저항을 시계열 파형으로 표시 및 기록할 수 있습니다.

CE/UKCA/CSA(NRTL) 인증 및 최대 8 kV/20 mA의 출력으로 국제 규격에서 정한 DC 내전압 시험 조건에도 대응합니다. 단일 모델로 글로벌 표준화를 실현했습니다.

표준 탑재된 컨택트 체크 기능은 지그, 테스트 리드, 고전압 릴레이 등의 접촉 불량으로 인한 오판정(False PASS)을 억제합니다.

또한 ARC 검출 기능이 시험 전압의 변동률을 감시하여 이상 이벤트를 감지함으로써, 이물질이나 버를 원인으로 하는 잠재적인 절연 불량 발견에 도움이 됩니다.

단일 모델로 전 세계 EV 배터리 생산 거점의 DC 내전압 시험을 표준화.

・CE/UKCA/CSA(NRTL) 인증을 통해 각 지역에서 공통 시험 장비로 사용 가능

・최대 8 kV/20 mA의 출력으로 국제 규격에 규정된 DC 내전압 시험 조건 지원

・시험 조건·판정 기준·조작 절차의 글로벌 표준화를 용이하게 하여 설비 관리를 효율화

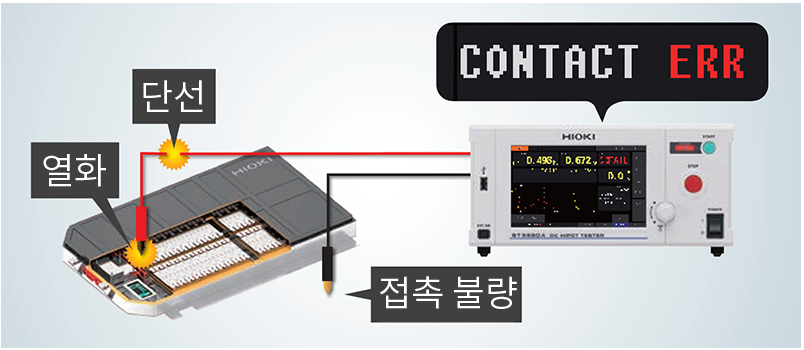

외장 도통 검사기나 복잡한 시퀀스가 필요 없으며, 프로빙의 신뢰성을 확보합니다.

・시험기 본체에 컨택트 체크 기능을 표준 탑재

・지그, 테스트 리드, 고전압 릴레이의 열화나 단선 등으로 인한 접촉 이상을 검출

・고부가가치 모듈/팩의 접촉 불량으로 인한 오판정(False PASS) 리스크를 저감

・배선 및 PLC 시퀀스 설계를 간소화하여 라인 가동 및 디버깅 공수를 절감

시험기 단독으로 파형을 획득하여, 보다 빠르고 확실한 해석 및 공정 개선을 실현합니다.

・시험 중 전압·전류·절연 저항의 시계열 파형을 기록

・최대 128초, 최대 500 kS/s의 샘플링으로 상세한 동작을 파악

・획득한 파형 데이터는 USB 메모리나 LAN을 통해 BMP/PNG/CSV 형식으로 저장 및 추출 가능

・오실로스코프나 고전압 프로브를 이용한 별도 계측이 불필요하며, 실제 라인과 동일한 조건에서 파형 해석 가능

・로트/라인 단위로 파형을 축적하여 고장 해석 및 트레이서빌리티 강화에 활용

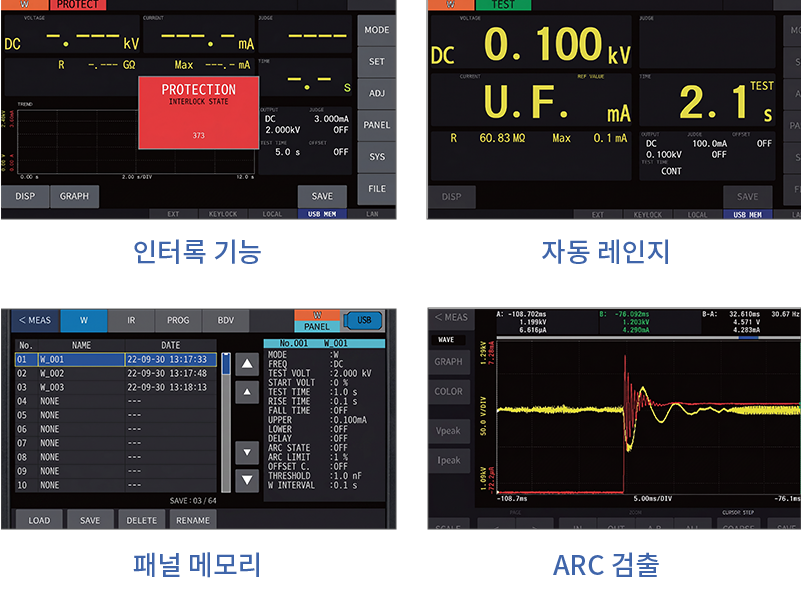

생산 라인에서 안전하고 안정적인 내전압·절연저항 시험을 뒷받침하는 다양한 기능

・전압 제한 기능: 상한 전압을 설정해 두어 설정 오류로 인한 과전압 출력을 방지하고, 사고 및 재작업 리스크를 저감

・자동 방전 기능: 시험 종료 후 내부 방전으로 자동 전환하여 잔류 전하로 인한 감전 리스크를 저감

・인터록 기능: 안전 커버나 도어 스위치 등 외부 안전 기기와 연동하여 출력 여부를 제어

・오토 레인지 기능: 측정값에 따라 레인지를 자동으로 전환하여 표시의 가독성을 유지하고 오독 리스크를 저감

・패널 메모리 기능: 자주 사용하는 시험 조건을 각 모드당 최대 64세트까지 저장하여 호출 조작으로 세팅 변경을 신속화

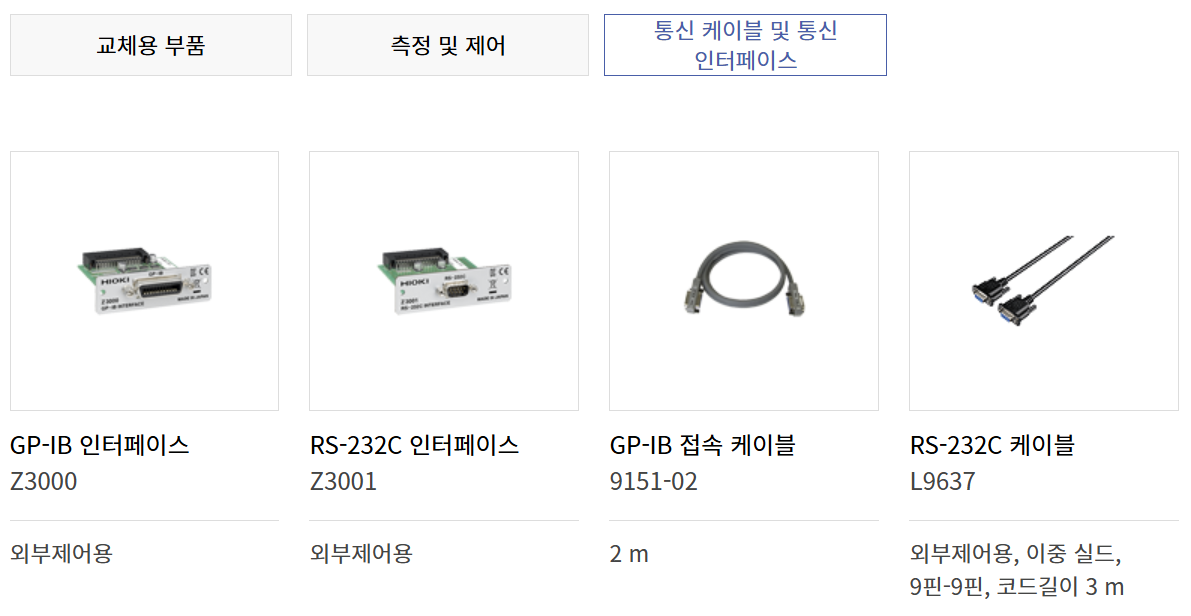

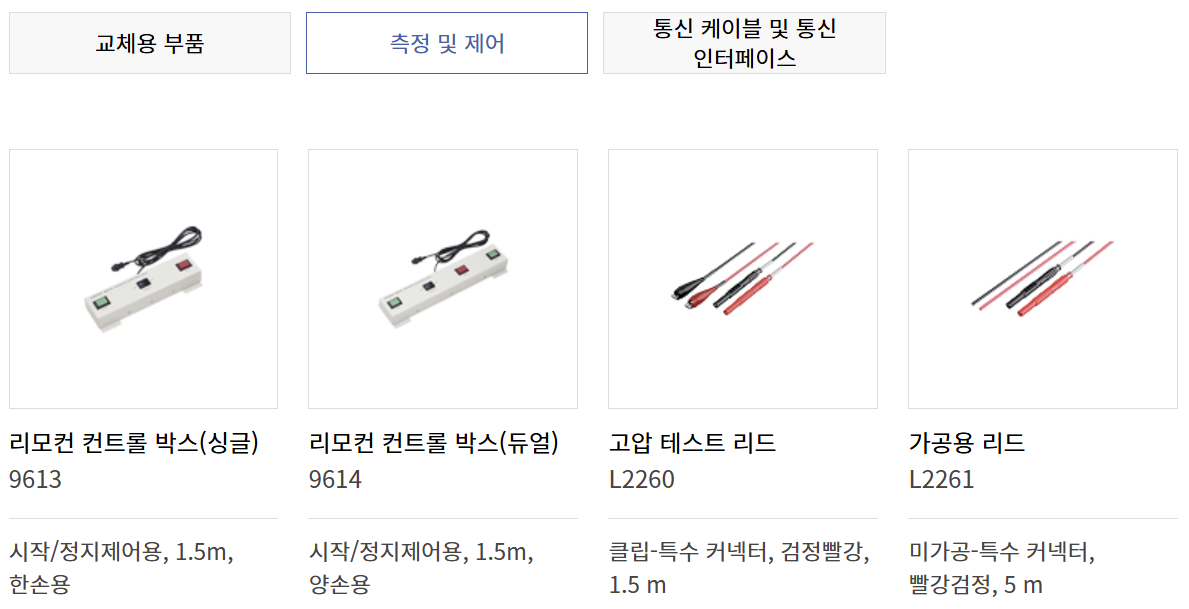

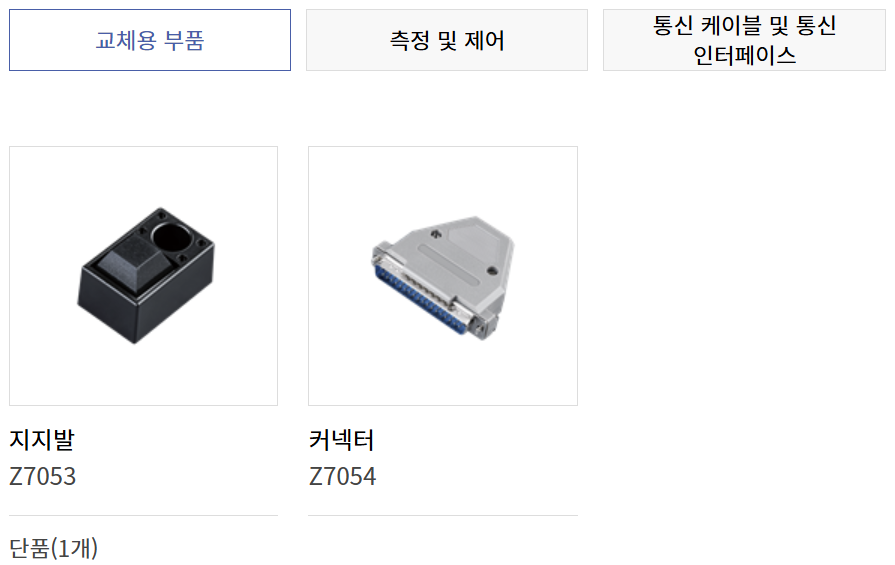

・ARC 검출 기능: 시험 전압의 변동률을 상시 감시하여 이물질이나 버를 기점으로 한 미세 방전을 감지. 잠재적인 절연 불량 유출 리스크를 저감
